Zintegrowany silnik krokowy
Created with Pixso. 42mm Zintegrowany silnik krokowy Nema17 4 przewody 1.8 Kąt kroku

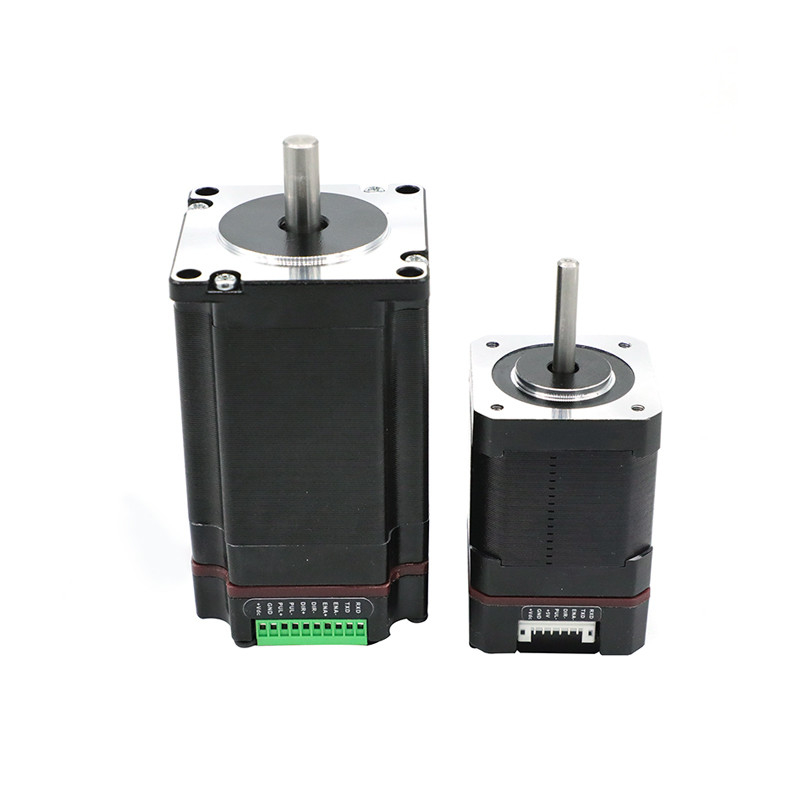

42mm Zintegrowany silnik krokowy Nema17 4 przewody 1.8 Kąt kroku

Nazwa marki: HeTai
Numer modelu: 42BYGH
MOQ: 50
Cena £: USD
Czas dostawy: 28-31 DNI
Warunki płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE ROHS ISO
Nazwa produktu:
Zintegrowany silnik krokowy
Kąt kroku:
1,8 °
Unoszący moment obrotowy:
4,5 kg. cm
Opór:
1,65 Ω/fazę
Wprowadzenie:
2,8 mH/fazę
Dokładność kroku:
± 5%
Wzrost temperatury:
80 ℃ maks
Temperatura otoczenia:
-20 ℃ ~ + 50 ℃
Rezystancja izolacji:
100MΩ Min.500 VDC
Wytrzymałość dielektryczna:
500VAC 1 minuta
Szczegóły pakowania:
Karton z wewnętrznym pudełkiem piankowym, paleta
Możliwość Supply:
5000 szt / miesiąc
Podkreślić:

1.8 Zintegrowany silnik krokowy z kątem kroku

,

zintegrowany silnik krokowy 42 mm

,

4-przewodowy silnik krokowy Nema17

Opis produktu

Cena fabryczna Zintegrowany silnik krokowy 42 mm Nema17 4 przewody 1,8 Kąt kroku



Zintegrowany silnik krokowy jest bardzo ekonomicznym systemem sterowania ruchem ze względu na wbudowany sterownik mikrokrokowy i elektronikę sterownika, które są zintegrowane z zespołem.Seria Integrated Stepper Motor eliminuje domysły dotyczące kompatybilności silnika krokowego i sterownika.Zintegrowane silniki krokowe, sterowniki i sterowniki są dostępne w rozmiarach NEMA 17 i 23, z momentami obrotowymi od 31 do 425 uncji cali.Silniki krokowe o wysokim momencie obrotowym stosowane w serii zintegrowanych silników krokowych oferują kąt kroku 1,8 stopnia przy długości stosu 1/2, 1, 2 lub 3, zapewniając szeroki zakres momentu rozruchowego i bezwładności.Jeśli potrzebujesz modyfikacji wykonanych na uzwojeniach silnika krokowego, dostępne są modyfikacje wału i sumatory enkoderów do zdalnego monitorowania pozycji.



Parametry elektryczne

Wyjaśnienie IO42



Minimalna wartość



Typowa wartość



Maksymalna wartość



Jednostka

Ciągły prąd wyjściowy 0,5 - 2.2 A
Napięcie zasilania (DC) 15 24 32 Vdc
Prąd wejściowy sygnału sterującego 6 10 16 mama
Prąd wejściowy sygnału sterującego - 5 - Vdc
Minimalna szerokość czasu wysokiego poziomu impulsu 1,5 - - NAS
Punkt przepięcia 35     Vdc
Częstotliwość kroku 0 - 200 KHz
Rezystancja izolacji 100



Specyfikacja elektryczna silnika

Numer modelu 42BYGH
Dokładność kroku ± 5%
Kąt kroku 1,8°
Ołów drutu 4
Napięcie znamionowe (V) 2,8
Prąd (A/Faza) 1,7
Moment trzymania (Kg.cm) 4,5
Rezystancja (Ω/faza) 1,65
Indukcyjność (mH/faza) 2,8
Długość silnika (MM) 69
Waga silnika (kg) 1,0
Klasa izolacji B





Schemat połączeń

42mm Zintegrowany silnik krokowy Nema17 4 przewody 1.8 Kąt kroku 1



Mechaniczny wymiarZintegrowany silnik krokowy

42mm Zintegrowany silnik krokowy Nema17 4 przewody 1.8 Kąt kroku 2



Historia Hetaju

42mm Zintegrowany silnik krokowy Nema17 4 przewody 1.8 Kąt kroku 3



Zakres rynkowy Hetai

42mm Zintegrowany silnik krokowy Nema17 4 przewody 1.8 Kąt kroku 4

Hetai wysyła również swoje produkty do USA, Europy, Azji Południowo-Wschodniej i całych Chin.

Z Chin do zagranicy
Europa: Francja, Niemcy, Włochy, Hiszpania, Norwegia itp.
Ameryka północna: USA, Kanada



Asortyment produktów Hetai

Naszymi głównymi produktami są silnik krokowy, planetarnySkrzynia biegów i silnik skrzyni biegów, bezszczotkowyDCSilnik, silnik serwo.

42mm Zintegrowany silnik krokowy Nema17 4 przewody 1.8 Kąt kroku 5

ChangZhou Hetai Motors to doświadczony producent silników.Od ponad 20 lat Hetai poświęca się dostarczaniu klientom profesjonalnych strategii projektowania integracji elektrycznej i automatyzacji.Dysponujemy zmiennym sprzętem produkcyjnym, takim jak linia montażowa, automatyczna szlifierka do wałków oraz centra obróbcze CNC.



Linia montażowa silnika krokowego




Maszyna do nawijania stojana






Pakowanie i dostawa

42mm Zintegrowany silnik krokowy Nema17 4 przewody 1.8 Kąt kroku 8



Orzecznictwo

42mm Zintegrowany silnik krokowy Nema17 4 przewody 1.8 Kąt kroku 9
