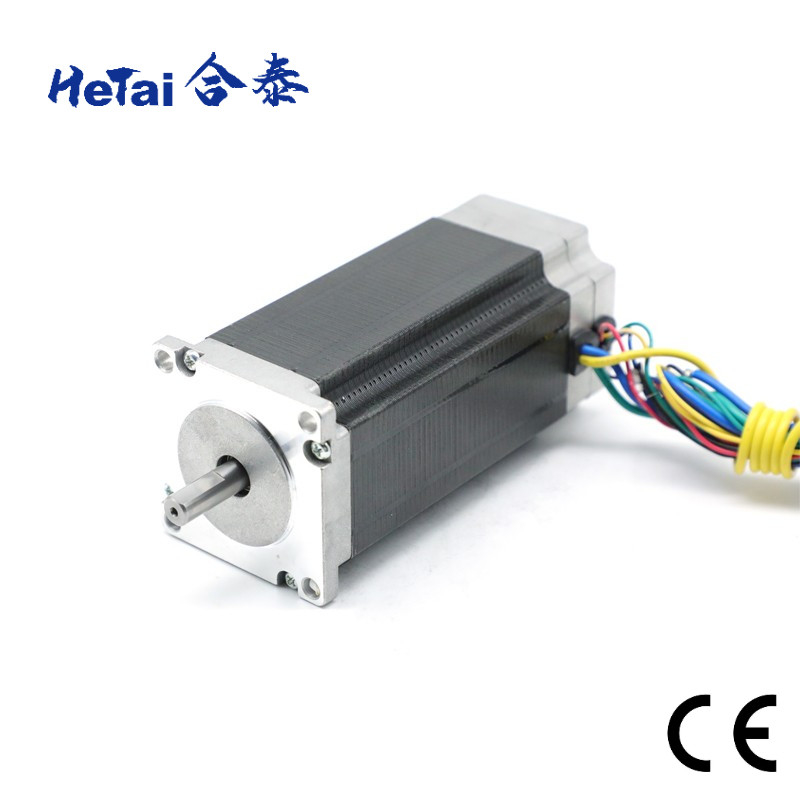

Nema 23 bezszczotkowy silnik prądu stałego 57mm 36 V stabilna wydajność 57BLF

Nema 23 bezszczotkowy silnik prądu stałego 57mm 36 V stabilna wydajność 57BLF

Nazwa marki:	HeTai
Numer modelu:	57BLF04A-001
MOQ:	50
Cena £:	USD
Czas dostawy:	25 dni
Warunki płatności:	L/C, D/P, T/T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik prądu stałego

Typ uzwojenia:

gwiazda

Kąt efektu Halla:

120° kąt elektryczny

Napięcie nominalne:

36 V DC

Moment obrotowy C0,136 Nm/współczynnik:

0,09 Nm/A

Klasa izolacji:

Prędkość bez obciążenia:

3800 obr/min

Prąd bez obciążenia:

1 Amper

Prędkość znamionowa:

3000 ± 200 obr/min

Znamionowy moment obrotowy:

0,8 Nm

Powrót Stała EMF:

9,47 V/KRPM

Maksymalna siła promieniowa:

75 N (10mm od przedniego kołnierza)

Maksymalna siła osiowa:

15 N

Poziom IP:

IP40

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paleta

Możliwość Supply:

10000 szt / miesiąc

Podkreślić:

Bezszczotkowy silnik prądu stałego Nema23 57 mm

bezszczotkowy silnik prądu stałego 36 V

bezszczotkowy silnik 3800 obr./min Bldc

Opis produktu

Bezszczotkowy silnik prądu stałego Nema 23 57mm 36 V Stabilna wydajność hurtowa 57BLF

Bezszczotkowy silnik elektryczny prądu stałego (BLDC) to silnik elektryczny zasilany napięciem stałym i komutowany elektronicznie zamiast szczotek, jak w konwencjonalnych silnikach prądu stałego.Silniki BLDC są obecnie bardziej popularne niż konwencjonalne silniki prądu stałego, ale rozwój tego typu silników był możliwy dopiero od lat 60. XX wieku, kiedy opracowano elektronikę półprzewodnikową.

Oba typy silników składają się ze stojana z magnesami trwałymi lub cewkami elektromagnetycznymi na zewnątrz oraz wirnika z uzwojeniami cewki, które mogą być zasilane prądem stałym od wewnątrz.Gdy silnik jest zasilany prądem stałym, w stojanie powstaje pole magnetyczne, które przyciąga lub odpycha magnesy w wirniku.Powoduje to, że wirnik zaczyna się obracać.

Specyfikacja elektryczna

OBRÓT: CCW ZOBACZ OD LEWA KOŃCA

Model produkcji	Jednostka	57BLF04A-001
Napięcie nominalne	VDC	36
Opór	OHMS	0,4
Prędkość znamionowa	obr/min	3000±200
Znamionowy moment obrotowy	Nm	0,8
Prędkość bez obciążenia	obr/min	3800
Prąd bez obciążenia	Ampery	1
Stała momentu obrotowego	Nm/A	0,09
Powrót stała EMF	V/kRPM	9.47
Klasa izolacji		B

Schemat połączeń

TABELA PODŁĄCZEŃ ELEKTRYCZNYCH
+5 V	CZERWONY	UL 1007 26 AWG
HALA A	ŻÓŁTY
HALA B	ZIELONY
HALA C	NIEBIESKI
GND	CZARNY
FAZA A	ŻÓŁTY	UL 1050 20 AGW
FAZA B	ZIELONY
FAZA C	NIEBIESKI

Wymiar mechaniczny

Zakres produktów

Nazwa produktu	Średnica zewnętrzna	Zakres napięcia	Zakres mocy	Zakres mocy	Znamionowy moment obrotowy
	Silnik serwera	40mm-130mm	24V, 36V, 48V, 310V	100 W-3000 W	0,12 Nm-20 Nm
	Nazwa produktu	Średnica zewnętrzna	Znamionowy moment tolerancji	Chwilowa tolerancja momentu obrotowego	Efektywność
	Przekładnia planetarna i silnik skrzyni biegów	22mm-63mm	0,1 Nm-20 Nm	0,3 Nm-60 Nm	65%, 72%, 81%
	Nazwa produktu	Średnica zewnętrzna	Zakres prędkości	Zakres mocy	Znamionowy moment obrotowy
	Bezszczotkowy silnik prądu stałego	28mm-110mm	300 obr/min-10000 obr/min	8 W-2000 w	0,02 Nm-6,5 Nm
	Nazwa produktu	Średnica zewnętrzna	Kąt kroku	Moment trzymania	Zakres indukcyjności
	Silnik krokowy	28mm-110mm	0,9, 1,2, 1,8	1Kg.cm-33Kg.cm	1–42 mln godzin

Końcowa kontrola silnika bezszczotkowego

Nema 23 bezszczotkowy silnik prądu stałego 57mm 36 V stabilna wydajność 57BLF 5

Zmierz długość silnika Zmierz długość wału Zmierz koło Oulera

Nema 23 bezszczotkowy silnik prądu stałego 57mm 36 V stabilna wydajność 57BLF 6

Zmierz otwór na śrubę Zmierz długość drutu Zmierz długość PVC

Dystans

Nema 23 bezszczotkowy silnik prądu stałego 57mm 36 V stabilna wydajność 57BLF 7

Przetestuj słuchanie rezystancji Przetestuj prędkość

Certyfikat


			Raport ROHS silnika krokowego
Data: 09 czerwca 2021

			Raport ROHS silnika BLDC
Data: 09 czerwca 2021

			Certyfikat CE

			IATF 16949: 2016
Ważna do: 02 czerwca 2024

			ISO 9001:2015
Ważna do: 02 czerwca 2024

Dlaczego właśnie my
Oferujemy Ci:
Wsparcie techniczne
Nasz profesjonalny zespół pomoże Ci znaleźć odpowiedni i odpowiedni dla Ciebie silnik.Nasi inżynierowie mają bogate doświadczenie w produktach sterowania ruchem w różnych gałęziach przemysłu, takich jak: roboty, maszyny pakujące, maszyny tekstylne, instrumenty medyczne, maszyny drukarskie, inteligentny sprzęt logistyczny i tak dalej.

			Znajdować
			Dostosuj
			Optymalizować

			Nasz zespół może pomóc w znalezieniu najbardziej odpowiedniego silnika do zastosowania z naszego szerokiego asortymentu silników
			Możemy zaprojektować i dostosować wydajność i wygląd zewnętrzny do konkretnego zastosowania lub montażu
			W przypadku projektów OEM mamy ponad 15-letnie doświadczenie w rozwiązywaniu różnych problemów w różnych zastosowaniach.Wspólnie z klientem doskonalimy nasz produkt.

Wsparcie produkcyjne
Niezależnie od wielkości zamówienia wykonamy taką samą usługę.Nasz zespół inżynierów jest w stanie dostarczyć szybkie i dokładne prototypy w oparciu o Twoje niestandardowe wymagania.

			Prototypy
			Standardowa partia
			Partia o dużej objętości

			1-10 sztuk
			500-5000 sztuk
			ponad 5000 sztuk

Produkcja na wielką skalę
Nasza fabryka powstała w 1999 roku, a powierzchnia warsztatowa to ponad 15 000㎡.Posiadamy własną linię produkcyjną i centrum obróbcze CNC, w tym markę precyzyjnej szlifierki uniwersalnej CNC (Szwecja), markę CNC (Niemcy), tokarkę i frezarkę DMG, tokarkę DMG, przyrząd pomiarowy Mahr, chińską precyzyjną szlifierkę cylindryczną, tokarkę CNC, automatyczna wielogłowicowa nawijarka, automatyczna linia montażowa i tak dalej
