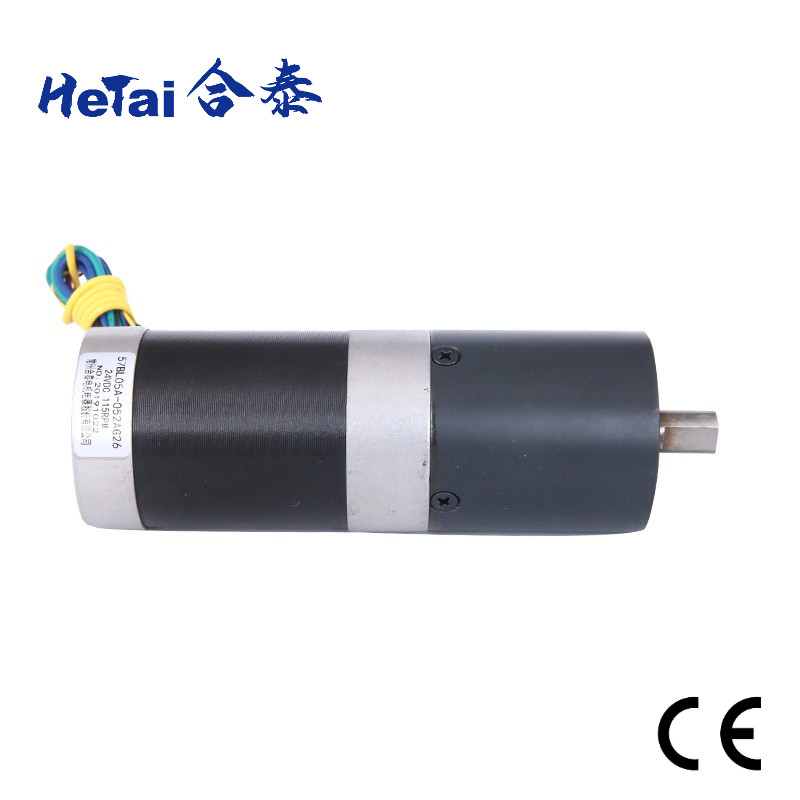

Niski poziom hałasu Nema 23 Bezszczotkowy motoreduktor 24 V Konfigurowalny
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | Hetai |
| Orzecznictwo | CE ROHS ISO |
| Numer modelu | 57BL05A-052AG26 |
| Minimalne zamówienie | 50 |
| Cena | USD |
| Szczegóły pakowania | Karton z wewnętrznym pudełkiem piankowym, paleta |
| Czas dostawy | 28-31 |
| Zasady płatności | L/C, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply | 5000 sztuk / miesiąc |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa produktu | Silnik bezszczotkowy skrzyni biegów | Napięcie nominalne | 24V |
|---|---|---|---|
| Prędkość znamionowa | 115 ± 10% obrotów na minutę | Znamionowy moment obrotowy | 6,1 Nm |
| Prędkość bez obciążenia | 4500±10% obr/min | Opór | 0,35 omów |
| Prąd bez obciążenia | 1 Amper | Rezystancja izolacji | 100MΩ Min.500VC DC |
| Typ uzwojenia | gwiazda | Wytrzymałość dielektryczna | 500V AC 1 minuta |
| Orzecznictwo | CE ROHS ISO | Klasa izolacji | b |
| Podkreślić | Bezszczotkowy motoreduktor Nema 23,bezszczotkowy motoreduktor 24 V,bezszczotkowy motoreduktor o niskim poziomie hałasu |
||
opis produktu
Niski poziom hałasu Nema 23 24 V 57BL05A-052AG26 Konfigurowalny bezszczotkowy motoreduktor
Nasz zespół inżynierów ma wieloletnie doświadczenie w projektowaniu i produkcji przekładni krokowych, bezszczotkowych i ślimakowych.Zapewnia to optymalną konstrukcję motoreduktora dla wielu zastosowań motoreduktorów.
Silnik bezszczotkowy skrzyni biegów jest uważany za silnik o wysokiej wydajności, który jest w stanie zapewnić duży moment obrotowy w szerokim zakresie prędkości (500 – 15 000 obr./min).Na życzenie klienta silniki te mogą być uzwojone w celu dopasowania do określonych wymagań dotyczących napięcia, prądu i prędkości.Inne opcje obejmują okablowanie, złącza i liczne konfiguracje wałów. Tworzy to kompaktowy motoreduktor, który stanowi doskonały wybór do zastosowań, w których ważny jest wysoki moment obrotowy i przestrzeń.
Specyfikacja elektryczna:
| Model | ||
| Część silnika | 57BL05A-052AG26 | |
| Opór | OHMS | 0,35 |
| Napięcie nominalne | VDC | 24 |
| Prędkość bez obciążenia | obr/min | 4500±10% |
| Prąd bez obciążenia | Apm | 1 |
| Prędkość znamionowa | obr/min | 3000±200 |
| Znamionowy moment obrotowy | Nm | 0,33 |
| Stała momentu obrotowego | Nm/A | 0,062 |
| Powrót stała EMF | V/kRPM | 6,5 |
| SPECYFIKACJA SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ | ||
| Znamionowy moment obrotowy | Nm | 6,1 |
| Prędkość znamionowa | obr/min | 115±10% |
| Stosunek | 26:1 | |
*Produkty można dostosować na specjalne życzenie.
Schemat połączeń
| FUNKCJONOWAĆ | KOLOR | |
| +5V | CZERWONY |
UL1007 26AWG |
| HALA A | ŻÓŁTY | |
| HALA B | ZIELONY | |
| HALA C | NIEBIESKI | |
| GND | CZARNY | |
| FAZA A | ŻÓŁTY |
UL1015 20AWG |
| FAZA B | ZIELONY | |
| FAZA C | NIEBIESKI |
Wymiar mechaniczny
Przekładnia planetarna 56mm
| Materiał obudowy | Łożysko na wyjściu | Obciążenie promieniowe (10 mm od kołnierza) N | Obciążenie osiowe wału (N) | Maks. siła docisku wału (N) | Luz promieniowy wału (mm) | Luz na wale (mm) | Luz bez obciążenia (°) |
| Metalurgia proszków | Łożyska kulkowe | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
|
Liczba pociągów skrzyni biegów |
1 | 2 |
| Współczynnik redukcji |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| Długość (mm) |
41,3
|
59,6 |
| Waga (g) |
491.0
|
700,0 |
Wymiar mechaniczny
Inne przełożenie skrzyni biegów
SILNIK BEZSZCZOTKOWY NEMA 23 MOŻE DOPASOWAĆ DO NASTĘPUJĄCEJ SKRZYNI BIEGÓW
| Przekładnia planetarna 36mm | |||
| Współczynnik redukcji | Chwilowe dopuszczalne obciążenie (Nm) | Długość (mm) | Liczba przekładni |
| 1/4 | 1,0 | 24,8 | 1 |
| 1/5 | |||
| 1/16 | 3,5 | 32,4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7,5 | 41,9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| Przekładnia planetarna 42mm | |||
| Współczynnik redukcji | Chwilowe dopuszczalne obciążenie (Nm) | Długość (mm) | Liczba przekładni |
| 1/4 | 3,0 | 32,5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46,3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60,1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60,1 | 3 |
Liczba pociągów zębatych
| Główny napęd | |
|
| Dysk wtórny | |
|
| Transmisja trójstopniowa | |
|
Certyfikat
|
|
|
|
Raport ROHS silnika krokowego Data: 09 czerwca 2021 |
Raport ROHS silnika BLDC Data: 09 czerwca 2021 |
Certyfikat CE |
|
|
|
IATF 16949: 2016
Ważna do: 02 czerwca 2024
|
ISO 9001:2015
Ważna do: 02 czerwca 2024
|
Bbezspiesna kontrola końcowa silnika
|
||||
| Zmierz długość silnika | Zmierz długość wału | ZmierzKoło Oulera | ||
|
||||
| Zmierz otwór na śrubęDystans | Zmierz długość drutu | Zmierz długość PVC | ||
|
||||
| Przetestuj odporność | Słuchający | Sprawdź prędkość | ||
Pakiet i dostawa
FAQ
1. Czy jesteś fabryką?
Tak, jesteśmy z fabryki.Nasza marka Hetai jest znanym producentem mikrosilników od ponad 20 lat w
Chiny.Główny produkt, w tym hybrydowy silnik krokowy, bezszczotkowy silnik prądu stałego, silnik serwo i przekładnia planetarna.
2. Czy masz inne dane kontaktowe?
Tak, napisz do nas: info@ht-motor.com 3. Jak możemy otrzymać Twój katalog?
Odwiedź poniższą stronę internetową, aby go pobrać: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3. Czy mogę przetestować próbkę?
Tak, pobierane są opłaty za próbki i fracht.
4. Czy mogę uzyskać spersonalizowany produkt?
Oczywiście, wszystkie produkty można dostosować na specjalne życzenie.
5. Jak wysyłasz towar?
Zwykle wysyłamy towary ekspresowo (DHL / UPS / FEDEX / TNT), drogą morską i lotniczą, akceptujemy również spedytora.
6. Jakie są warunki płatności?
T/T (przelew bankowy), Paypal (0,5% opłaty paypal), akceptacja zlecenia ubezpieczeniowego ALIBABA
7. Czy to Twoja ostateczna cena?Czy mogę otrzymać zniżkę?
Nasza cena jest ceną fabryczną.Jeśli masz dużą ilość, możemy negocjować rabat.
8. Jaka jest gwarancja na twoje produkty?
Nasza gwarancja wynosi jeden rok.Jeśli w tym okresie wystąpią jakiekolwiek problemy z jakością po naszej stronie, przejmiemy koszty wysyłki i wymiany.Należy pamiętać, że uszkodzenia spowodowane niewłaściwym użytkowaniem produktu nie są objęte gwarancją.
