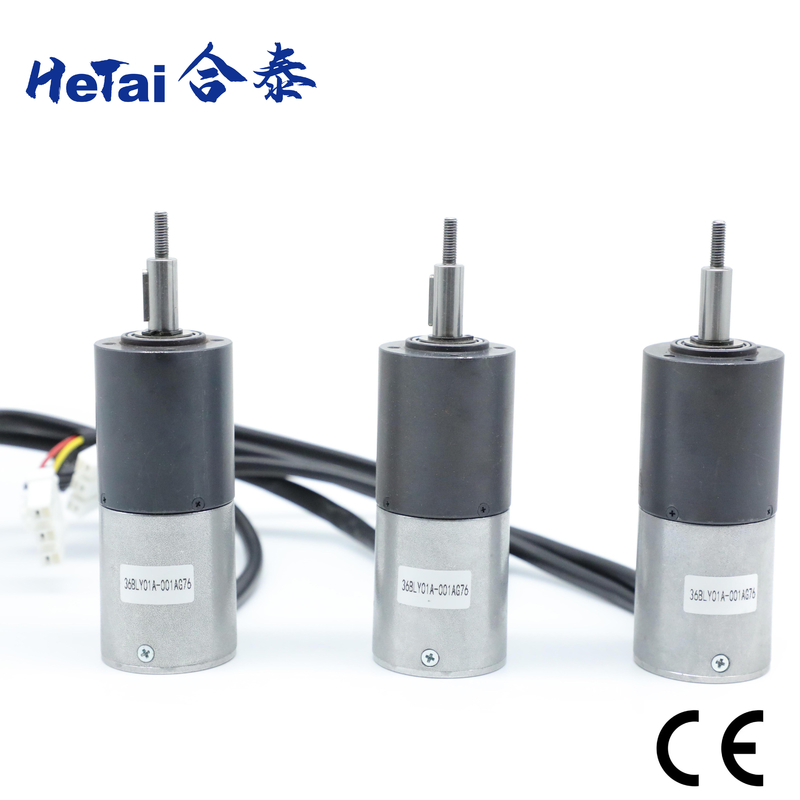

Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm

  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
Miejsce pochodzenia CHINY
Nazwa handlowa Hetai
Orzecznictwo CE ROHS ISO
Numer modelu 36BLY01A-AG76
Minimalne zamówienie 50
Cena USD
Szczegóły pakowania Karton z wewnętrznym pudełkiem piankowym, paleta
Czas dostawy 28-31
Zasady płatności L/C, D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000 sztuk / miesiąc

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu Silnik bezszczotkowy skrzyni biegów Napięcie 24V
Prędkość znamionowa 94 obr/min Znamionowy moment obrotowy 1,5 Mm
współczynnik redukcji 1/76 Opór 2,4 OHMS
Prędkość bez obciążenia 8900 obr/min Temperatura otoczenia -20 ℃ ~ + 50 ℃
Rezystancja izolacji 100MΩ Min.500VC DC Typ uzwojenia gwiazda
Moc wyjściowa 15W Orzecznictwo CE ROHS ISO
Podkreślić

Bezszczotkowy motoreduktor Nema14

,

bezszczotkowy motoreduktor 2

,

4 oma
Zostaw wiadomość
opis produktu

Bezszczotkowy motoreduktor Cena fabryczna 36BLY01A-AG76 Nema14 24 V 2,4 Ohm



Changzhou Hetai Automobile to doświadczony producent silników.Od ponad 20 lat Hetai angażuje się w dostarczanie klientom profesjonalnych strategii projektowania integracji elektrycznej i automatyzacji.



Dzięki wyjątkowemu momentowi obrotowemu i prędkości, wyższej wydajności i rozmiarom obudowy dostosowanym do Twoich potrzeb, bezszczotkowe silniki prądu stałego spełniają nawet najbardziej rygorystyczne wymagania.Bezszczotkowy silnik prądu stałego zapewnia doskonałą kontrolę prędkości i położenia, długą żywotność i wysoką gęstość momentu obrotowego. Ta rodzina małych silników prądu stałego pomaga spełnić szeroki zakres specyficznych wymagań dotyczących momentu obrotowego i prędkości, zapewniając jednocześnie mniejsze straty żelaza, lepszą wydajność i niższą pracę.

Specyfikacja elektryczna:



    Model
Część silnika   36BLY01A-AG76
Opór OHMS 2,4
Napięcie nominalne VDC 24
Prędkość bez obciążenia obr/min 8900
Prąd bez obciążenia Apm 0,5
Prędkość znamionowa obr/min 7100±200
Znamionowy moment obrotowy Nm 0,03
Stała momentu obrotowego Nm/A 0,015
Powrót stała EMF V/kRPM 1,6
SPECYFIKACJA SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ
Znamionowy moment obrotowy Nm 1,5
Prędkość znamionowa obr/min 94
Stosunek   76:1



*Produkty można dostosować na specjalne życzenie.



Schemat połączeń



FUNKCJONOWAĆ KOLOR
+5V CZERWONY







UL3226 26AWG




HALA A NIEBIESKI
HALA B ZIELONY
HALA C BIAŁY
GND CZARNY
FAZA A CZERWONY





UL1330 22AWG


FAZA B ŻÓŁTY
FAZA C CZARNY



Wymiar mechaniczny



Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm 0

Przekładnia planetarna 36mm



Materiał obudowy Łożysko na wyjściu Obciążenie promieniowe (10 mm od kołnierza) N Obciążenie osiowe wału (N) Maks. siła docisku wału (N) Luz promieniowy wału (mm) Luz na wale (mm) Luz bez obciążenia (°)
Metalurgia proszków Łożyska tulejowe ≤120 ≤80 ≤500 ≤0,03 ≤0,1 ≤1,5



Przekładnia planetarna 36mm
Współczynnik redukcji Chwilowe dopuszczalne obciążenie (Nm) Długość (mm) Liczba przekładni
1/4 1,0 24,8 1
1/5
1/16 3,5 32,4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Wymiar mechaniczny



Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm 1

Certyfikat

Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 9 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 10 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 11

Raport ROHS silnika krokowego

Data: 09 czerwca 2021

Raport ROHS silnika BLDC

Data: 09 czerwca 2021

 Certyfikat CE
Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 12 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 13
IATF 16949: 2016
Ważna do: 02 czerwca 2024
ISO 9001:2015
Ważna do: 02 czerwca 2024

​WYPOSAŻENIE PRODUKCYJNE



Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm 7



SZLIFOWANIE LASEROWE SPAWACZ PUNKTOWY WIRNIKA ŚRODKOWEGO CNC

OUT KRĄG



Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm 8



AUTOMATYCZNA NAWIJARKA WIELOGŁOWICOWA AUTOMATYCZNA WIELOGŁOWICOWA NAWIJARKA

MASZYNA DO NAWIJANIA MASZYNA DO NAWIJANIA



Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm 9



           AUTOMATYCZNA LINIA MONTAŻOWA LINIA MONTAŻOWA

LINIA PRODUKCYJNA



Końcowa kontrola silnika bezszczotkowego



Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm 10



Zmierz długość silnika Zmierz długość wału Zmierz koło Oulera



Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm 11



Zmierz otwór na śrubę Zmierz długość drutu Zmierz długość PVC

Dystans



Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm 12



Przetestuj słuchanie rezystancji Przetestuj prędkość



Pakiet i dostawa



Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm 13

Bezszczotkowy motoreduktor Nema14 36BLY01A-AG76 24 V 2,4 Ohm 36mm 14



FAQ



1. Czy jesteś fabryką?

Tak, jesteśmy z fabryki.Nasza marka Hetai jest znanym producentem mikrosilników od ponad 20 lat w
Chiny.Główny produkt, w tym hybrydowy silnik krokowy, bezszczotkowy silnik prądu stałego, silnik serwo i przekładnia planetarna.

2. Czy masz inne dane kontaktowe?
Tak, napisz do nas: info@ht-motor.com 3. Jak możemy otrzymać Twój katalog?
Odwiedź poniższą stronę internetową, aby go pobrać: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3. Czy mogę przetestować próbkę?
Tak, pobierane są opłaty za próbki i fracht.

4. Czy mogę uzyskać spersonalizowany produkt?
Oczywiście, wszystkie produkty można dostosować na specjalne życzenie.

5. Jak wysyłasz towar?
Zwykle wysyłamy towary ekspresowo (DHL / UPS / FEDEX / TNT), drogą morską i lotniczą, akceptujemy również spedytora.

6. Jakie są warunki płatności?
T/T (przelew bankowy), Paypal (0,5% opłaty paypal), akceptacja zlecenia ubezpieczeniowego ALIBABA

7. Czy to Twoja ostateczna cena?Czy mogę otrzymać zniżkę?
Nasza cena jest ceną fabryczną.Jeśli masz dużą ilość, możemy negocjować rabat.

8. Jaka jest gwarancja na twoje produkty?
Nasza gwarancja wynosi jeden rok.Jeśli w tym okresie wystąpią jakiekolwiek problemy z jakością po naszej stronie, przejmiemy koszty wysyłki i wymiany.Należy pamiętać, że uszkodzenia spowodowane niewłaściwym użytkowaniem produktu nie są objęte gwarancją.
