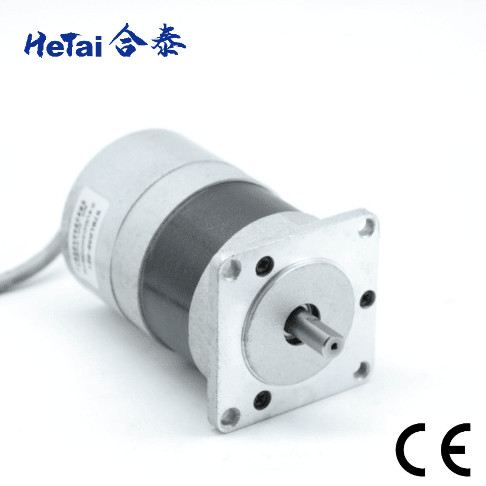

Wielometalowy bezszczotkowy silnik Dc Nema 23 57mm 24V 56W 57BL03B-021

Wielometalowy bezszczotkowy silnik Dc Nema 23 57mm 24V 56W 57BL03B-021

Nazwa marki:	HeTai
Numer modelu:	57BL03B-021
MOQ:	50
Cena £:	USD
Czas dostawy:	25 dni
Warunki płatności:	L/C, D/P, T/T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik prądu stałego

Rodzaj uzwojenia:

Gwiazda

Kąt efektu Halla:

Kąt elektryczny 120°

Napięcie nominalne:

24 V prądu stałego

Opór:

0,8 oma

Klasa izolacji:

Prędkość bez obciążenia:

3800± 10%

Prąd jałowy:

0.5 AMPS

Prędkość nominalna:

3000 ± 10%

Znamionowy moment obrotowy:

0,18 Nm

Temperatura otoczenia:

-20℃~+50℃

Maksymalna siła promieniowa:

75 N (10 mm od przedniej obudowy)

Maksymalna siła osiowa:

poziom IP:

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paleta

Możliwość Supply:

10000 szt / miesiąc

Podkreślić:

Multi Metal bezszczotkowy silnik prądu stałego 24 V

bezszczotkowy silnik prądu stałego Nema 23

bezszczotkowy silnik 57 mm Bldc

Opis produktu

57mm 24V wielometalowy 56W57BL03B-021 Wysokiej jakości bezszczotkowy silnik Nema 23

Silniki prądu stałego bez szczotki mają znacznie wyższą wydajność i wydajność oraz mniejszą podatność na zużycie mechaniczne niż ich odpowiedniki szczotkowane.Więc jeśli jesteś kimś, kto robi sporo poważnych projektów, które wymagają wiertarkiTo daje większą prędkość i moc, i wymaga mniej konserwacji.

Seria 57BL to cylindryczny silnik BLDC. Zakres prędkości wynosi od 2500 rpm do 3000 rpm, a obrotowy moment nominalny wynosi od 0,057 NM do 0,44 NM.

Zaletą serii 57 jest:
● Doskonała stabilność prędkości
● Kompaktny i o dużej mocy
● Wysoka wydajność i oszczędność energii
● Niski wzrost temperatury, niski hałas, niskie drgania
● Długa żywotność i niskie koszty konserwacji

Specyfikacja elektryczna

Specyfikacja	Jednostka	Wymagania w zakresie bezpieczeństwa
Nomienna napięcie	VDC	24
Odporność	OHMS	0.8
Prędkość nominalna	Obroty / min	3000± 10%
Prędkość obrotowa	N.m	0.18
Prędkość bez obciążenia	Obroty / min	3800± 10%
Prąd bez obciążenia	Ampery	0.5
Stała momentu obrotowego	N.m/A	0.06
Wsteczna stała PEM	V/kRPM	6.3
Klasa izolacji		B

Diagram okablowania

TABLETKA łączności elektrycznej
Funkcja	Wymagania
+24V	Czerwony
GND	Czarne
AVI	Niebieski
DIR	Żółty

Wymiar mechaniczny

Specyfikacja techniczna

		Model	Model	Model	Model	Model	Model
Specyfikacja	Jednostka	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Liczba faz	Faza	3	3	3	3	3	3
Liczba Polaków	Polacy	4	4	4	4	4	4
Napęd nominalny	VDC	24	24	24	24	24	24
Prędkość nominalna	Obroty / min	2500	3000	3000	3000	3000	3000
Prąd nominalny	A	0.77	1.87	3.17	3.67	5.33	7.00
Prędkość obrotowa	N.m	0.057	0.11	0.18	0.22	0.33	0.44
Moc nominalna	W	15	34.5	56	69	104	138
Najwyższy moment obrotowy	N.m	0.17	0.33	0.54	0.66	0.99	1.32
Prąd szczytowy	Ampery	2.3	5.6	9.5	11	16	21
Stała momentu obrotowego	N.m/A	0.074	0.059	0.057	0.060	0.062	0.063
Wsteczna stała PEM	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
Długość ciała	mm	41.5	46.5	56.5	66.5	86.5	106.5
Waga	Kilogramowo	0.35	0.44	0.56	0.67	0.95	1.18

*Produkty mogą pasować do skrzynki biegów 42,52,56

*Produkty mogą być dostosowywane na specjalne żądanie.

Zakres produktów

Nazwa produktu	Średnica zewnętrzna	Zakres napięcia	Zakres mocy	Zakres mocy	Moment obrotowy nominalny
	Silnik odcinkowy	40 mm-130 mm	24V, 36V, 48V, 310V	100 W-3000 W	0.12 N.m.-20 N.m.
	Nazwa produktu	Średnica zewnętrzna	Narysowana tolerancja momentu obrotowego	Momentalna tolerancja momentu obrotowego	Efektywność
	Szybkość obrotowa	22 mm-63 mm	0.1 N.m-20 N.m.	0.3 N.m-60 N.m.	65 %, 72%, 81%
	Nazwa produktu	Średnica zewnętrzna	Zakres prędkości	Zakres mocy	Moment obrotowy nominalny
	Silnik bez szczotki DC	28 mm-110 mm	300 obr./min-10000 obr./min	8 W-2000 w	00,02 Nm-6,5 Nm
	Nazwa produktu	Średnica zewnętrzna	Kąt kroku	Moment utrzymania	Zakres indukcji
	Silnik stopniowy	28 mm-110 mm	0.9, 1.2, 1.8	1 kg.cm-33 kg.cm	1 mh-42 mh

Ostateczna inspekcja silnika bez szczotki

Wielometalowy bezszczotkowy silnik Dc Nema 23 57mm 24V 56W 57BL03B-021 5

Pomiar długości silnika Pomiar długości wału Pomiar koła Oulera

Wielometalowy bezszczotkowy silnik Dc Nema 23 57mm 24V 56W 57BL03B-021 6

Mierz otwór śruby Mierz długość drutu Mierz długość PVC

Odległość

Wielometalowy bezszczotkowy silnik Dc Nema 23 57mm 24V 56W 57BL03B-021 7

Sprawdź opór słuchania sprawdź szybkość

Certyfikat

Raport ROHS o silniku stopniowym
Data: 9 czerwca 2021 r.

Raport ROHS BLDC Motor
Data: 9 czerwca 2021 r.

Certyfikat CE

IATF 16949: 2016
Dotyczy: 02 czerwca 2024 r.

ISO 9001:2015
Dotyczy: 02 czerwca 2024 r.

Dlaczego wybrać nas?
Oferujemy ci:
Wsparcie techniczne
Nasz profesjonalny zespół może pomóc w znalezieniu odpowiedniego silnika dla Ciebie.maszyny i urządzenia do produkcji tekstyliów, instrumenty medyczne, maszyny drukarskie, inteligentne urządzenia logistyczne itp.

Znajdź
Dostosować
Optymalizacja

Nasz zespół może pomóc Ci znaleźć najbardziej odpowiedni silnik dla aplikacji z naszego szerokiego wyboru silników
Możemy zaprojektować i dostosować wydajność i zewnętrzne dla konkretnego użytku lub montażu
W przypadku projektów OEM mamy ponad 15 lat doświadczenia w rozwiązywaniu różnych problemów w różnych zastosowaniach.

Wsparcie produkcyjne
Niezależnie od wielkości zamówienia, zapewniamy tę samą usługę.

Prototypy
Standardowa partia
Duża ilość partii

1-10 sztuk
500-5000 sztuk
ponad 5000 sztuk

Produkcja na dużą skalę
Nasza fabryka została założona w 1999 roku i powierzchnia warsztatu wynosi ponad 15000m2. mamy własną linię produkcyjną i centrum obróbki CNC, w tym precyzyjną markę uniwersalnej szlifierki CNC (Szwecja),Nazwa marki CNC (Niemcy), obrotowy i frezarniczy DMG, obrotowy DMG, przyrząd pomiarowy Mahr, chińska precyzyjna maszyna do szlifowania cylindrycznego, obrotowa CNC, automatyczna wielokrętowa wiązka,automatyczna linia montażowa itp.
