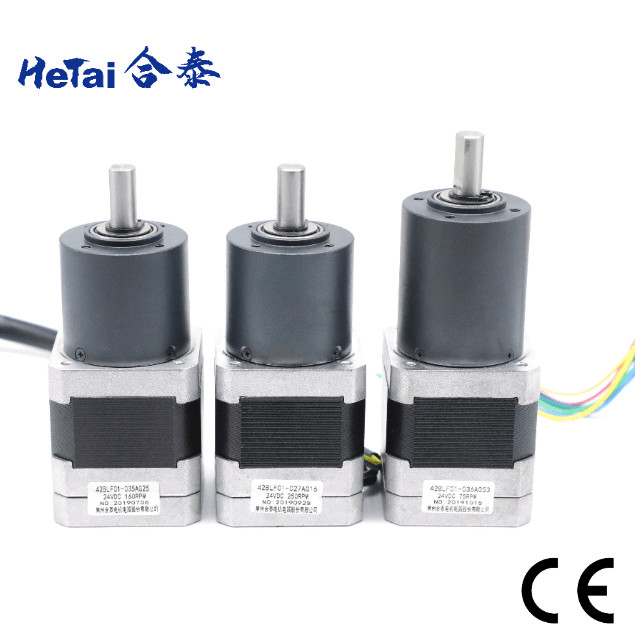

Przekładnia planetarna bezszczotkowy silnik 24v 0,8A Nema 17 42mm

Przekładnia planetarna bezszczotkowy silnik 24v 0,8A Nema 17 42mm

Nazwa marki:	Hetai
Numer modelu:	Seria 42BLF01
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L/C, D/P, T/T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik ze skrzynią biegów

Rodzaj uzwojenia:

Gwiazda

Napięcie nominalne:

24 V

Opór:

2.2 Ohm

Prędkość bez obciążenia:

5000 ± 10% obr./min

Prąd bez obciążenia:

Maks. 0,8 Apps

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100 MΩ Min. 500 V prądu stałego

Wytrzymałość dielektryczna:

600 V AC 1 minuta

Kąt efektu Halla:

Kąt elektryczny 120°

Poziom ochrony:

IP40

Certyfikacja:

CE ROHS ISO

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paleta

Możliwość Supply:

5000 sztuk / miesiąc

Podkreślić:

Bezszczotkowy silnik przekładni planetarnej 24 V

bezszczotkowy silnik przekładni planetarnej 42 mm

bezszczotkowy silnik skrzyni biegów 0

Opis produktu

Silnik bezszczotkowy 24v 0,8A Nema 17 42mm 42BLF01-027AG16 Z Planetary Gearbox

Hetai wysyła swoje produkty do USA, Europy, Azji Południowo-Wschodniej i całego Chin.inteligentne urządzenia logistyczne- Nie.

Silnik biegów planetarnych naśladuje planetarny system obrotowy; wał wejściowy napędza bieg słoneczny, znany również jako bieg słoneczny, który następnie obraca otaczające biegi, znane również jako biegi planetarne.zębatki planetarne są stosowane jako reduktoryWykorzystywane są do spowolnienia silnika i zwiększenia momentu obrotowego.

Nema 17 Bezszczotkowy silnik skrzyni biegów

Część silnika
Model wytwarzania		42BLF01-027AG16
Moc wyjściowa nominalna	W	26
Odporność	OHMS	2.2
Nomienna napięcie	VDC	24
Brak prędkości ładowania	RPM	5000± 10%
Brak prądu obciążenia	Ampery Max	0.8
Prędkość nominalna	Obroty / min	4000 ± 10%
Prędkość obrotowa	N.m	0.063
Najwyższy moment obrotowy	N.m	0.12
Stała momentu obrotowego	N.m/A	0.042
Wsteczna stała PEM	V/kRPM	4.4
Specyfikacje wyposażenia planetarnego
RatedMoment obrotowy	N.m	0.7
Prędkość nominalna	Obroty / min	250 ± 10%
Wskaźnik		16:1

*Produkty mogą być dostosowywane na specjalne żądanie.

Diagram okablowania

Funkcja	Wymagania
+5V	Czerwony	UL1007 26AWG
Sala A	Żółty
HALLB	GREEN
HALLC	Niebieski
GND	Czarne
Etap A	Żółty	UL3265 22AWG
Etap B	GREEN
Etap C	Niebieski

Wymiar mechaniczny

Przekładnia planetarna bezszczotkowy silnik 24v 0,8A Nema 17 42mm 0

Specyfikacja elektryczna:

Materiał obudowy	łożyska przy wyjściu	Obciążenie promieniowe ((10 mm od bramy) N	Obciążenie osiowe wału ((N)	Siła tłoczenia na wał maksymalna ((N)	Radiała rozruchu wału ((mm)	Odtwarzanie pędu wału ((mm)	Odpowiedź w stanie braku obciążenia (°)
Metallurgia proszkowa	łożyska rękawów	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Współczynnik redukcji	Nominalne dopuszczalne moment obrotowy (Nm)	Maksymalny moment tolerancji momentu obrotowego (Nm)	Efektywność w %	Długość w mm	Waga ((g)	Liczba pociągów biegów
1/4	0.3	1.0	81%	24.8	145	1
1/5
Wspaniałe życie, 1/16	1.2	3.5	72%	32.4	173	2
1 / 20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Wymiar mechaniczny

Przekładnia planetarna bezszczotkowy silnik 24v 0,8A Nema 17 42mm 1

Pozostałe współczynniki skrzyni biegów

Zestaw biegów planetarnych 42 mm
Współczynnik redukcji	Nominalne dopuszczalne moment obrotowy (Nm)	Maksymalny moment tolerancji momentu obrotowego (Nm)	Efektywność w %	Długość w mm	Waga ((g)	Liczba pociągów biegów
1/4	1.0	3.0	81%	32.5	170	1
1/6
Wspaniałe dzieło, 1/15	4.0	12	72%	46.3	207	2
Wspaniałe życie, 1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/12
1/155
1/216	10	30	65%	60.1	267

Zestaw biegów planetarnych 56 mm
Współczynnik redukcji	Nominalne dopuszczalne moment obrotowy (Nm)	Maksymalny moment tolerancji momentu obrotowego (Nm)	Efektywność w %	Długość L (mm)	Waga ((g)	Liczba pociągów biegów
1/4	2.0	6.0	81%	41.3	491	1
1/6
Wspaniałe dzieło, 1/15	8.0	25	72%	59.6	700	2
Wspaniałe życie, 1/18
Rodzina, 1/26
4/47	16	50	72%	59.6	700	2
1/66

WYRODZENIE

Przekładnia planetarna bezszczotkowy silnik 24v 0,8A Nema 17 42mm 2

CENTRUM CNC LABORATORYJNE SZRÓBANIE ROTOROWE

WYJEDNICZY KRĄG

Przekładnia planetarna bezszczotkowy silnik 24v 0,8A Nema 17 42mm 3

Automatyczna linia montażowa

LINEZJA ZEMONTROWANA

Przekładnia planetarna bezszczotkowy silnik 24v 0,8A Nema 17 42mm 4

Wykorzystanie silnika bieżnikowego

Przekładnia planetarna bezszczotkowy silnik 24v 0,8A Nema 17 42mm 5

Wymagania w zakresie bezpieczeństwa pojazdu

Certyfikacja

Raport ROHS o silniku stopniowym
Data: 9 czerwca 2021 r.

Raport ROHS BLDC Motor
Data: 9 czerwca 2021 r.

Certyfikat CE

IATF 16949: 2016
Dotyczy: 02 czerwca 2024 r.

ISO 9001:2015
Dotyczy: 02 czerwca 2024 r.

Dlaczego wybrać nas?
Oferujemy ci:
Wsparcie techniczne
Nasz profesjonalny zespół może pomóc w znalezieniu odpowiedniego silnika dla Ciebie.maszyny i urządzenia do produkcji tekstyliów, instrumenty medyczne, maszyny drukarskie, inteligentne urządzenia logistyczne itp.

Znajdź
Dostosować
Optymalizacja

Nasz zespół może pomóc Ci znaleźć najbardziej odpowiedni silnik dla aplikacji z naszego szerokiego wyboru silników

Możemy zaprojektować i dostosować wydajność i zewnętrzne dla konkretnego użytku lub montażu
W przypadku projektów OEM mamy ponad 15-letnie doświadczenie w rozwiązywaniu różnych problemów w różnych zastosowaniach.

Wsparcie produkcyjne
Niezależnie od wielkości zamówienia, zapewniamy tę samą usługę.

Prototypy
Standardowa partia
Duża ilość partii

1-10 sztuk
500-5000 sztuk
ponad 5000 sztuk

Produkcja na dużą skalę
Nasza fabryka została założona w 1999 roku i powierzchnia warsztatu wynosi ponad 15000m2.Nazwa marki CNC (Niemcy), obróbka i frezarka DMG, obróbka DMG, przyrząd pomiarowy Mahr, chińska precyzyjna cylindryczna szlifująca maszyna, obróbka CNC, automatyczna wielogłowa wiórowa,automatyczna linia montażowa itp..
