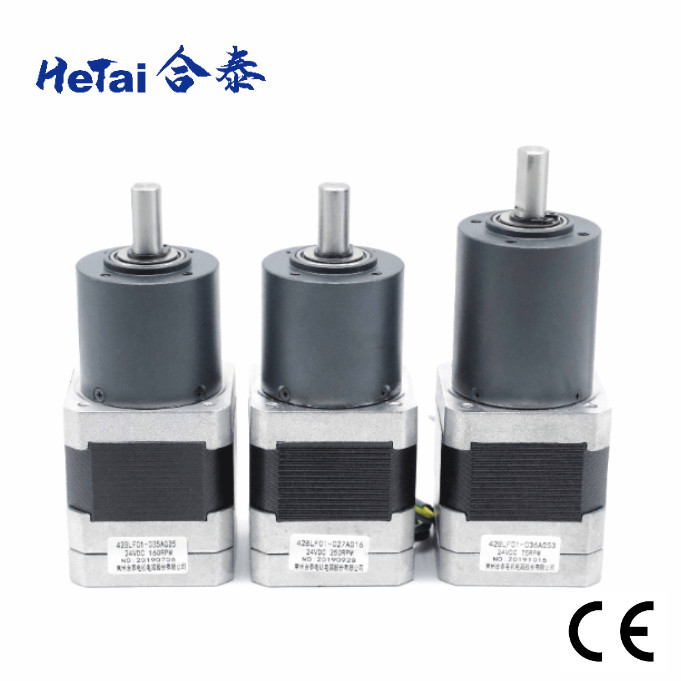

Silnik bezszczotkowy skrzyni biegów Nema 17 0.5A 24V 2.2OHMS 42mm

Miejsce pochodzenia Chiny
Nazwa handlowa Hetai
Orzecznictwo CE ROHS ISO
Numer modelu 42BLF01-036AG53
Minimalne zamówienie 50
Cena USD
Szczegóły pakowania Karton z wewnętrznym pudełkiem piankowym, paleta
Czas dostawy 28-31
Zasady płatności L/C, D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000 sztuk / miesiąc

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu Bezszczotkowy silnik skrzyni biegów Napięcie nominalne 24 V DC
Opór 2.2 OHMS Moc wyjściowa współczynnika 26 W
Prąd bez obciążenia 0,5 A Prędkość bez obciążenia 5000 ± 10% obrotów na minutę
Temperatura otoczenia -20 ℃ ~ + 50 ℃ Stosunek 53:1
Typ uzwojenia gwiazda Rezystancja izolacji 100MΩ Min.500VC DC
Wytrzymałość dielektryczna 600VAC 1 minuta Klasa izolacji b
High Light

Bezszczotkowy silnik przekładni Nema 17 0

,

5A

,

2

Zostaw wiadomość
opis produktu

42BLF01-036AG53 Skrzynia biegów Bezszczotkowy silnik Dostawa fabrycznie Nema 17 0,5A 24V 2,2 OHMS 42mm



Hetai zawsze stawia potrzeby klientów na pierwszym miejscu.Nie tylko dostarczamy produkty wysokiej jakości, wierzymy, że pomaganie klientom w tworzeniu lepszych produktów jest najważniejszą misją.Pod względem jakości Hetai uzyskał certyfikat ISO, certyfikat CE i Royal Honor.Jakość tego produktu została również doceniona przez wielu klientów.



42BLF-036AG53 nema17 24V silnik przekładniowy z zasilaniem fabrycznym nadaje się do robotów maszyny pakujące maszyny tekstowe instrumenty medyczne maszyny drukarskie i inteligentna logistyka.Skrzynia biegów - znana również jako reduktor biegów lub reduktor prędkości - to zestaw kół zębatych, które można dodać do silnika, aby drastycznie zmniejszyć prędkość i / lub zwiększyć moment obrotowy.Każdy typ skrzyni biegów współpracuje z silnikiem, aby osiągnąć pożądaną moc wyjściową prędkości i momentu obrotowego.



Specyfikacja elektryczna



Część silnika
Model produkcji 42BLF01-036AG53
Opór OHMS 2,2
Napięcie nominalne VDC 24
Prędkość bez obciążenia RPM 5000± 10%
Brak prądu obciążenia Ampery 0,5
Prędkość znamionowa obr/min 4000 ± 10%
Znamionowy moment obrotowy Nm 0,063
Znamionowa moc wyjściowa W 26
Stała momentu obrotowego Nm/A 0,046
Klasa izolacji   b
SPECYFIKACJA SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ
Znamionowy moment obrotowy Nm 2.17
Prędkość znamionowa obr/min 75±10%
STOSUNEK   5:1


*Produkty można dostosować na specjalne życzenie.



Schemat połączeń



FUNKCJONOWAĆ KOLOR
+5V CZERWONY UL1007 26AWG




HALA A ŻÓŁTY
HALLB ZIELONY
SALA NIEBIESKI
GND CZARNY
FAZA A ŻÓŁTY UL3265 22AWG


FAZA B ZIELONY
FAZA C NIEBIESKI



Wymiar mechaniczny

Silnik bezszczotkowy skrzyni biegów Nema 17 0.5A 24V 2.2OHMS 42mm 0

Przekładnia planetarna 36mm



Materiał obudowy Łożysko na wyjściu Obciążenie promieniowe (10 mm od kołnierza) N Obciążenie osiowe wału (N) Maks. siła docisku wału (N) Luz promieniowy wału (mm) Luz na wale (mm) Luz bez obciążenia (°)
Metalurgia proszków Łożyska kulkowe ≤120 ≤80 ≤500 ≤0,03 ≤0,1 ≤1,5



Liczba pociągów skrzyni biegów 1 2 3
Współczynnik redukcji



1/5



1/14,1/16,1/20,1/25 1/53,1/62,1/76,1/94,1/117
Długość (mm)



24,8



32,4 41,9
Waga (g)



145,0



173,0

213,0





Wymiar mechaniczny

Silnik bezszczotkowy skrzyni biegów Nema 17 0.5A 24V 2.2OHMS 42mm 1



Inne przełożenie skrzyni biegów

Przekładnia planetarna 42mm
Współczynnik redukcji Znamionowy moment tolerancji (Nm) Maksymalny moment tolerancji momentu obrotowego (Nm) Efektywność% Długość (mm) Waga (g) Liczba przekładni
1/4 1,0 3,0 81% 32,5 170 1
1/6
1/15 4.0 12 72% 46,3 207 2
1/18
1/25
1/36
1/54

8,0



25



65%



60,1



267



3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60,1 267



Przekładnia planetarna 56mm
Współczynnik redukcji Znamionowy moment tolerancji (Nm) Maksymalny moment tolerancji momentu obrotowego (Nm) Efektywność%

Długość

L

(mm)

Waga (g) Liczba przekładni
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16 50 72% 59,6 700 2
1/66



Sposób nakładania produktu



Silnik bezszczotkowy skrzyni biegów Nema 17 0.5A 24V 2.2OHMS 42mm 2

Certyfikat



Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 9 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 10 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 11

Raport ROHS silnika krokowego

Data: 09 czerwca 2021

Raport ROHS silnika BLDC

Data: 09 czerwca 2021

Certyfikat CE
Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 12 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 13
IATF 16949: 2016
Ważna do: 02 czerwca 2024
ISO 9001:2015
Ważna do: 02 czerwca 2024



Końcowa kontrola silnika bezszczotkowego



Silnik bezszczotkowy skrzyni biegów Nema 17 0.5A 24V 2.2OHMS 42mm 8

  Zmierz długość silnika Zmierz długość wału Zmierz koło Oulera

Silnik bezszczotkowy skrzyni biegów Nema 17 0.5A 24V 2.2OHMS 42mm 9



Zmierz otwór na śrubę Zmierz długość drutu Zmierz długość PVC

Dystans



Silnik bezszczotkowy skrzyni biegów Nema 17 0.5A 24V 2.2OHMS 42mm 10



Przetestuj słuchanie rezystancji Przetestuj prędkość





FAQ



1. Czy jesteś fabryką?

Tak, jesteśmy z fabryki.Nasza marka Hetai jest znanym producentem mikrosilników od ponad 20 lat w
Chiny.Główny produkt, w tym hybrydowy silnik krokowy, bezszczotkowy silnik prądu stałego, silnik serwo i przekładnia planetarna.

2. Czy masz inne dane kontaktowe?
Tak, napisz do nas: info@ht-motor.com 3. Jak możemy otrzymać Twój katalog?
Odwiedź poniższą stronę internetową, aby go pobrać: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3. Czy mogę przetestować próbkę?
Tak, pobierane są opłaty za próbki i fracht.

4. Czy mogę uzyskać spersonalizowany produkt?
Oczywiście, wszystkie produkty można dostosować na specjalne życzenie.

5. Jak wysyłasz towar?
Zwykle wysyłamy towary ekspresowo (DHL / UPS / FEDEX / TNT), drogą morską i lotniczą, akceptujemy również spedytora.

6. Jakie są warunki płatności?
T/T (przelew bankowy), Paypal (0,5% opłaty paypal), akceptacja zlecenia ubezpieczeniowego ALIBABA

7. Czy to Twoja ostateczna cena?Czy mogę otrzymać zniżkę?
Nasza cena jest ceną fabryczną.Jeśli masz dużą ilość, możemy negocjować rabat.

8. Jaka jest gwarancja na twoje produkty?
Nasza gwarancja wynosi jeden rok.Jeśli w tym okresie wystąpią jakiekolwiek problemy z jakością po naszej stronie, przejmiemy koszty wysyłki i wymiany.Należy pamiętać, że uszkodzenia spowodowane niewłaściwym użytkowaniem produktu nie są objęte gwarancją.
