Konfigurowalny bezszczotkowy silnik skrzyni biegów NEMA23 24v 0.8ohm 57mm * 57mm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Hetai |
| Orzecznictwo | CE ROHS ISO |
| Numer modelu | 57BL03B-041AG26 |
| Minimalne zamówienie | 50 |
| Cena | USD |
| Szczegóły pakowania | Karton z wewnętrznym pudełkiem piankowym, paleta |
| Czas dostawy | 28-31 |
| Zasady płatności | L/C, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply | 5000 sztuk / miesiąc |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa produktu | Silnik bezszczotkowy skrzyni biegów | Napięcie | 24V |
|---|---|---|---|
| Prędkość znamionowa | 3000 ± 200 obr/min | Znamionowy moment obrotowy | 0,18 Nm |
| współczynnik redukcji | 1/26 | Opór | 0,8 OHMS |
| Klasa izolacji | b | Temperatura otoczenia | -20 ℃ ~ + 50 ℃ |
| Rezystancja izolacji | 100MΩ Min.500VC DC | Orzecznictwo | CE ROHS ISO |
| Typ uzwojenia | gwiazda | Wytrzymałość dielektryczna | 500V AC 1 minuta |
| High Light | Bezszczotkowy silnik skrzyni biegów NEMA23,bezszczotkowy silnik skrzyni biegów 57 mm,bezszczotkowy silnik skrzyni biegów 0 |
||
opis produktu

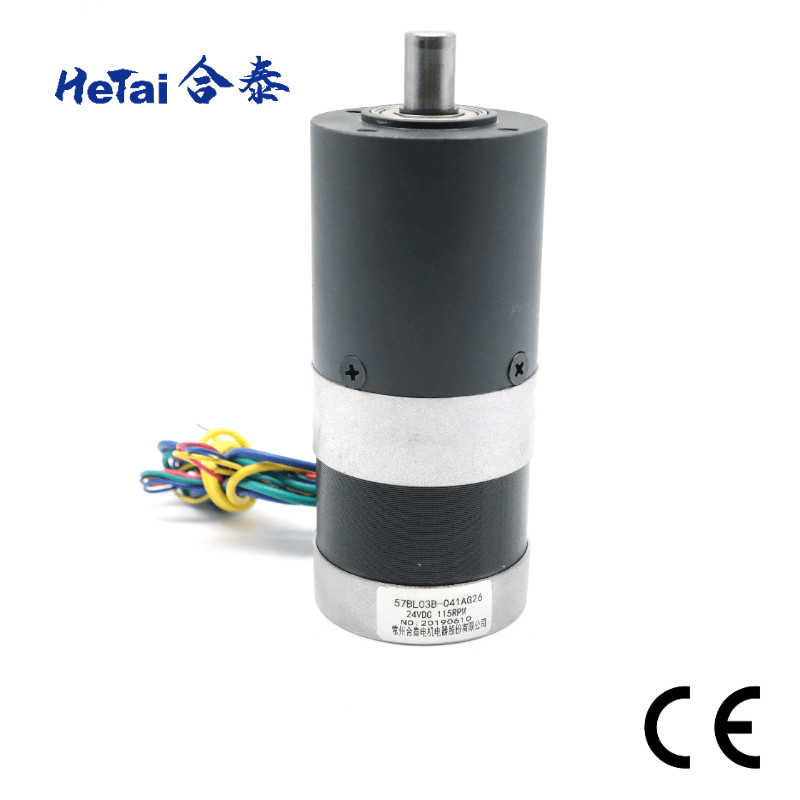

Bezszczotkowy silnik skrzyni biegów 57BL03B-041AG26 NEMA23 24v 0.8ohm Konfigurowalny 57mm * 57mm
Hetai szczyci się swoimi możliwościami badawczo-rozwojowymi.Dzięki wsparciu profesjonalnych laboratoriów i doświadczonych techników firma Hetai zdobyła 13 patentów użytkowych i nagród, takich jak nagrody przedsiębiorstw high-tech.
Bezszczotkowy silnik skrzyni biegów naśladuje planetarny układ obrotowy, wał wejściowy napędza centralne koło zębate, znane również jako koło słoneczne, które następnie obraca otaczające koła zębate, znane również jako koła planetarne.Charakteryzują się również bardzo kompaktową, lekką konstrukcją w swojej klasie. Przekładnie planetarne są używane jako reduktory prędkości.Służą do spowalniania silników i zwiększania momentu obrotowego.Moment obrotowy to moc robocza maszyny.
Specyfikacja elektryczna:
| Model | ||
| Część silnika | 57BL03B-041AG26 | |
| Rezystancja linii do linii | OHMS | 0,8 |
| Napięcie nominalne | VDC | 24 |
| Prędkość bez obciążenia | obr/min | 4000 |
| Prąd bez obciążenia | Apm | 0,6 |
| Prędkość znamionowa | obr/min | 3000±200 |
| Znamionowy moment obrotowy | Nm | 0,18 |
| Stała momentu obrotowego | Nm/A | 0,057 |
| Powrót stała EMF | V/kRPM | 5,9 |
| Klasa izolacji | b | |
| SPECYFIKACJA SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ | ||
| Znamionowy moment obrotowy | Nm | 3,3 |
| Prędkość znamionowa | obr/min | 115±10% |
| Stosunek | 26:1 | |
*Produkty można dostosować na specjalne życzenie.
Schemat połączeń
| FUNKCJONOWAĆ | KOLOR | |
| +5V | CZERWONY |
UL1007 26AWG |
| HALA A | ŻÓŁTY | |
| HALA B | ZIELONY | |
| HALA C | NIEBIESKI | |
| GND | CZARNY | |
| FAZA A | ŻÓŁTY |
UL1015 20AWG |
| FAZA B | ZIELONY | |
| FAZA C | NIEBIESKI |
Wymiar mechaniczny
Przekładnia planetarna 56mm
| Materiał obudowy | Łożysko na wyjściu | Obciążenie promieniowe (10 mm od kołnierza) N | Obciążenie osiowe wału (N) | Maks. siła docisku wału (N) | Luz promieniowy wału (mm) | Luz na wale (mm) | Luz bez obciążenia (°) |
| Metalurgia proszków | Łożyska kulkowe | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
|
Liczba pociągów skrzyni biegów |
1 | 2 |
| Współczynnik redukcji |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| Długość (mm) |
41,3
|
59,6 |
| Waga (g) |
491.0
|
700,0 |
Wymiar mechaniczny
Inne przełożenie skrzyni biegów
SILNIK BEZSZCZOTKOWY NEMA 23 MOŻE DOPASOWAĆ DO NASTĘPUJĄCEJ SKRZYNI BIEGÓW
| Przekładnia planetarna 36mm | |||
| Współczynnik redukcji | Chwilowe dopuszczalne obciążenie (Nm) | Długość (mm) | Liczba przekładni |
| 1/4 | 1,0 | 24,8 | 1 |
| 1/5 | |||
| 1/16 | 3,5 | 32,4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7,5 | 41,9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| Przekładnia planetarna 42mm | |||
| Współczynnik redukcji | Chwilowe dopuszczalne obciążenie (Nm) | Długość (mm) | Liczba przekładni |
| 1/4 | 3,0 | 32,5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46,3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60,1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60,1 | 3 |
Certyfikat
|
|
|
|
Raport ROHS silnika krokowego Data: 09 czerwca 2021 |
Raport ROHS silnika BLDC Data: 09 czerwca 2021 |
Certyfikat CE |
|
|
|
IATF 16949: 2016
Ważna do: 02 czerwca 2024
|
ISO 9001:2015
Ważna do: 02 czerwca 2024
|
WYPOSAŻENIE PRODUKCYJNE
SZLIFOWANIE LASEROWE SPAWACZ PUNKTOWY WIRNIKA ŚRODKOWEGO CNC
OUT KRĄG
AUTOMATYCZNA NAWIJARKA WIELOGŁOWICOWA AUTOMATYCZNA WIELOGŁOWICOWA NAWIJARKA
MASZYNA DO NAWIJANIA MASZYNA DO NAWIJANIA
AUTOMATYCZNA LINIA MONTAŻOWA LINIA MONTAŻOWA
LINIA PRODUKCYJNA
