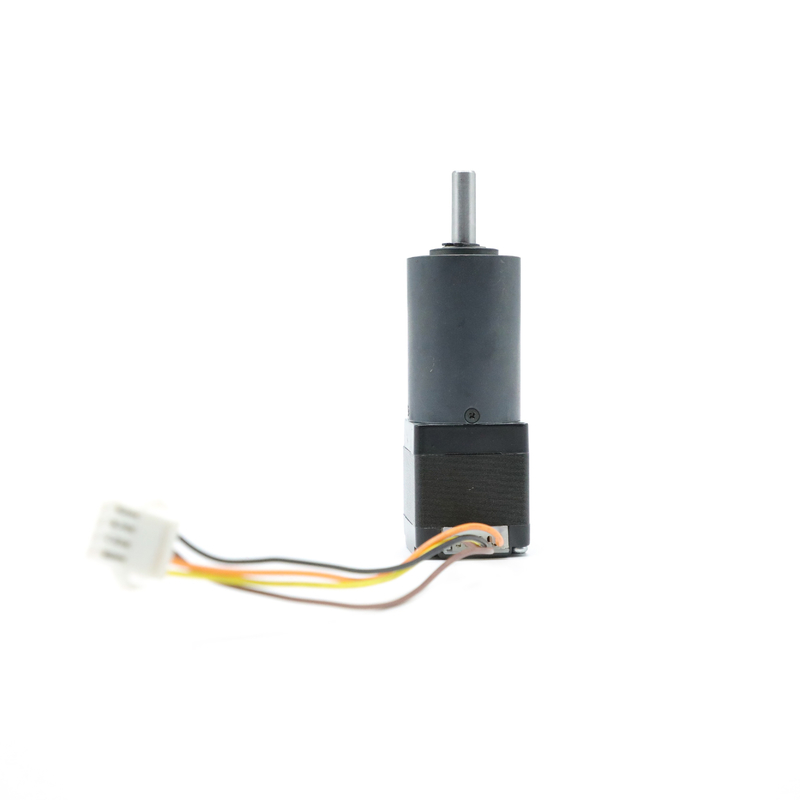

Silnik krokowy skrzyni biegów Nema 11 o wysokim momencie obrotowym 4,22 V 0,67 A

Silnik krokowy skrzyni biegów Nema 11 o wysokim momencie obrotowym 4,22 V 0,67 A

Nazwa marki:	HeTai
Numer modelu:	Seria 28YGH102
MOQ:	50
Cena £:	USD
Czas dostawy:	25 dni
Warunki płatności:	L/C, D/P, T/T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Silnik skrzyni biegów stopniowych

Kąt kroku:

1,8°

Wzrost temperatury:

80 ℃ Maks

Aktualny:

0,67A

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Trzymanie momentu obrotowego:

6 kg.cm

Indukcyjność:

3,7 mh/fazę

Łożysko na wyjściu:

łożyska ślizgowe

Obciążenie promieniowe (10 mm od kołnierza):

≤450N

Obciążenie osiowe wału:

≤200N

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paleta

Możliwość Supply:

10000 szt / miesiąc

Podkreślić:

Silnik krokowy skrzyni biegów 0

67A

silnik krokowy skrzyni biegów Nema 11

Opis produktu

Silnik krokowy z przekładnią Nema 11 4.22V 0.67A 28YGH102-XXAG107, opłacalny, wysoki moment obrotowy

Przekładnie planetarne, znane również jako przekładnie planetarne, są jednym z najciekawszych typów przekładni w sterowaniu ruchem.

28YGH102-XXAG107 to rodzaj silnika mikrokrokowego. Charakteryzuje się niskim poziomem hałasu i wysokim momentem obrotowym. Środek koła zębatego wejściowego przekładni planetarnej obraca się wokół środka koła zębatego wyjściowego, a wał wejściowy i wał wyjściowy są wyrównane. Pokazuje to, że jest to przekładnia o tych samych środkach obrotu wejściowego i wyjściowego

Ten model wykorzystuje przekładnię z metalurgii proszków o średnicy 28 mm, Konstrukcja jest dość złożona, choć są one wydajne i nadal łatwe w utrzymaniu.

Specyfikacja elektryczna

KĄT KROKU	stopnie/KROK	1.8
NAPIĘCIE ZNAMIONOWE	V	4.22
PRĄD	A/FAZA	0.67
REZystANCJA	Ω/FAZA	6.3
INDUKCYJNOŚĆ	mH/FAZA	3.7
MOMENT TRZYMANIA	kg.cm	6
KLASA IZOLACJI		B

*Produkty mogą być dostosowane na specjalne życzenie.

Schemat połączeń

Wymiary mechaniczne

Schemat połączeń

TABELA POŁĄCZEŃ ELEKTRYCZNYCH
FUNKCJA	KOLOR
+5V	CZERWONY	UL1007 26AWG
HALL A	ZIELONY
HALL B	NIEBIESKI
HALL C	BIAŁY
GND	CZARNY
FAZA A	POMARAŃCZOWY
FAZA B	ŻÓŁTY
FAZA C	BRĄZOWY

PRZEKŁADNIA Specyfikacja elektryczna

Średnica zewnętrzna 28 mm Metalurgia proszków

Materiał obudowy	Łożysko na wyjściu	Obciążenie promieniowe (10 mm od kołnierza) N	Obciążenie osiowe wału (N)	Maksymalna siła docisku wału (N)	Luzy promieniowe wału (mm)	Luzy osiowe wału (mm)	Luzy bez obciążenia (°)
Metalurgia proszków	łożyska ślizgowe	≤80	≤30	≤200	≤0.03	≤0.4	≤1.5

Przekładnia planetarna 28 kwadratowa
Przełożenie	Znamionowy moment dopuszczalny (Nm)	Maksymalny chwilowy moment dopuszczalny (Nm)	Sprawność%	Długość L (mm)	Waga (g)	Liczba stopni przekładni
1/3	0.2	0.6	81%	28.5	105	1
1/6

Przekładnia planetarna 28 okrągła
Przełożenie	Znamionowy moment dopuszczalny (Nm)	Maksymalny chwilowy moment dopuszczalny (Nm)	Sprawność%	Długość L (mm)	Waga (g)	Liczba stopni przekładni
1/14	0.5	1.5	72%	29.8	92	1
1/30
1/64	1.8	5	65%	40	105	1
1/107

Silnik krokowy do wielogłowicowej wagi spożywczej

Silnik krokowy skrzyni biegów Nema 11 o wysokim momencie obrotowym 4,22 V 0,67 A 2

Wielogłowicowa maszyna do nawijania

Firma zajmuje się produkcją i projektowaniem silników krokowych, silników bezszczotkowych DC i silników z przekładniami. Prosimy o bezpośredni kontakt w przypadku zainteresowania.
