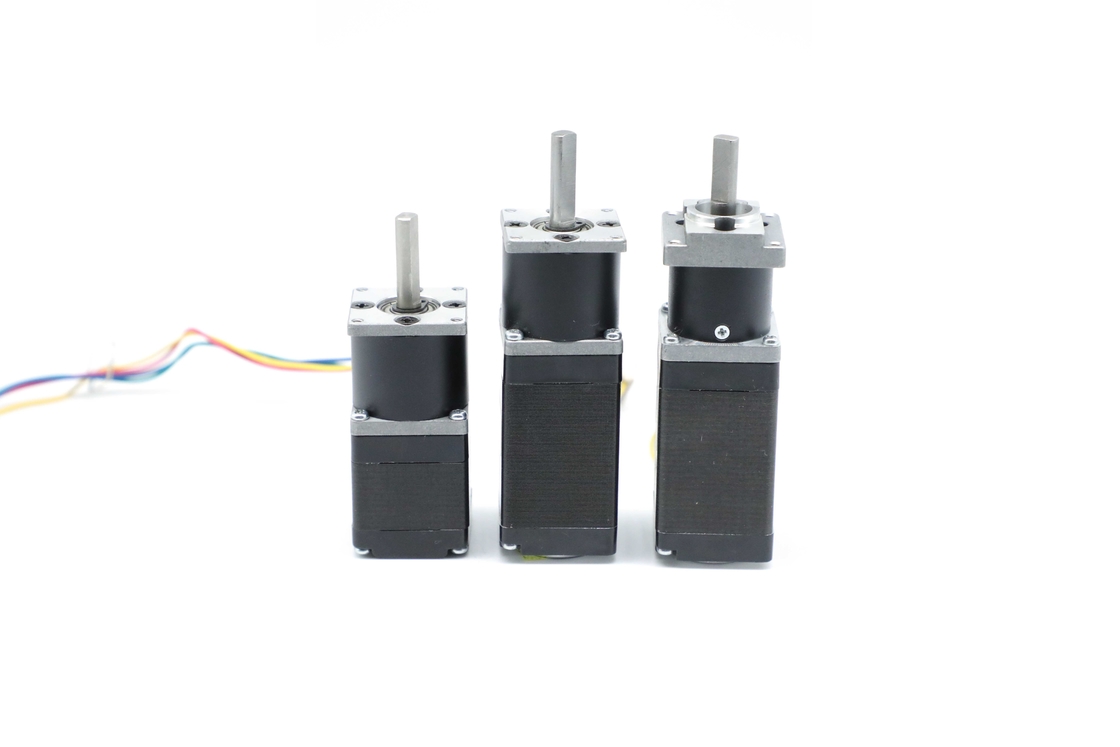

Przekładnia planetarna Nema11 Silnik 12 V 40,5 mm 3,4 W z przekładnią 28BL01AG14

Przekładnia planetarna Nema11 Silnik 12 V 40,5 mm 3,4 W z przekładnią 28BL01AG14

Nazwa marki:	HeTai
Numer modelu:	28BL01AG14
MOQ:	50
Cena £:	USD
Czas dostawy:	25 dni
Warunki płatności:	L/C, D/P, T/T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik skrzyni biegów

Napięcie:

Prędkość znamionowa:

214±10%

współczynnik redukcji:

Znamionowy moment obrotowy:

0,15 Nm

Rezystancja izolacji:

100MΩ Min.500 VDC

Klasa izolacji:

Wysokość silnika:

40,5 mm²

Luz wzdłużny wału:

Moc wyjściowa:

Luz na biegu jałowym:

≤1,5°

Masa silnika:

0,25 kg

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paleta

Możliwość Supply:

10000 szt / miesiąc

Podkreślić:

Przekładnia planetarna Nema11

przekładnia planetarna Nema11 12V

silnik bezszczotkowy 12V z przekładnią

Opis produktu

Przekładnia planetarna Nema11 12V 40,5mm Silnik 3,4W z przekładnią 28BL01AG14

Ponieważ jest więcej kontaktu powierzchniowego.Przewijanie jest znacznie łagodniejsze i prawie nie ma skoków.Tak więc w silniku przekładni planetarnej panuje niski poziom hałasu.28BL01AG14 to jeden rodzaj mini silników.Kluczowym aspektem zapewniającym wydajność jest to, że przekładnia planetarna ma niską bezwładność i przenoszenie wysokiego momentu obrotowego. Wybór przekładni planetarnej o odpowiednich specyfikacjach to niezawodny sposób na poprawę wydajności dowolnego układu mechanicznego.

Specyfikacja elektryczna:

		Model
Część silnika		28BL01AG14	28BL02AG30	28BL03AG64
Stosunek		1:14	1:30	1:64
Średnica skrzyni biegów		28	28	28
Liczba faz	Faza	3	3	3
Liczba słupów	Polacy	4	4	4
Napięcie znamionowe	VDC	12	24	24
Znamionowy moment obrotowy	Nm	0,15	0,65	2
Prędkość znamionowa	obr/min	214	100	46
Ocenione Aktualne	Ampery	0,9	1	2
Moc wyjściowa	Waty	3.4	6,8	9,6
Wysokość silnika	mm	40,5	53	78
Masa silnika	Kg	0,25	0,31	0,36

*Produkty można dostosować na specjalne życzenie.

Schemat połączeń

TABELA PODŁĄCZEŃ ELEKTRYCZNYCH
FUNKCJONOWAĆ	KOLOR
+5V	CZERWONY	UL1007 26AWG
HALA A	ZIELONY
HALA B	NIEBIESKI
HALA C	BIAŁY
GND	CZARNY
FAZA A	POMARAŃCZOWY
FAZA B	ŻÓŁTY
FAZA C	BRĄZOWY

Wymiar mechaniczny

Możesz wybrać inną skrzynię biegów z:

Średnica zewnętrzna 28mmMetalurgia proszków

Materiał obudowy	Łożysko na wyjściu	Obciążenie promieniowe (10 mm od kołnierza) N	Obciążenie osiowe wału (N)	Maks. siła docisku wału (N)	Luz promieniowy wału (mm)	Luz wału (mm)	Luz bez obciążenia (°)
Metalurgia proszków	łożyska tulejowe	≤80	≤30	≤200	≤0,03	≤0,4	≤1,5

Przekładnia planetarna 28 kwadratowa
Współczynnik redukcji	Znamionowy moment tolerancji (Nm)	Maksymalny moment tolerancji momentu obrotowego (Nm)	Efektywność%	Długość L (mm)	Waga (g)	Liczba przekładni
1/3	0,2	0,6	81%	28,5	105	1
1/6

Przekładnia planetarna 28 okrągła
Współczynnik redukcji	Znamionowy moment tolerancji (Nm)	Maksymalny moment tolerancji momentu obrotowego (Nm)	Efektywność%	Długość L (mm)	Waga (g)	Liczba przekładni
1/14	0,5	1,5	72%	29,8	92	1
1/30
1/64	1,8	5	65%	40	105	1
1/107
