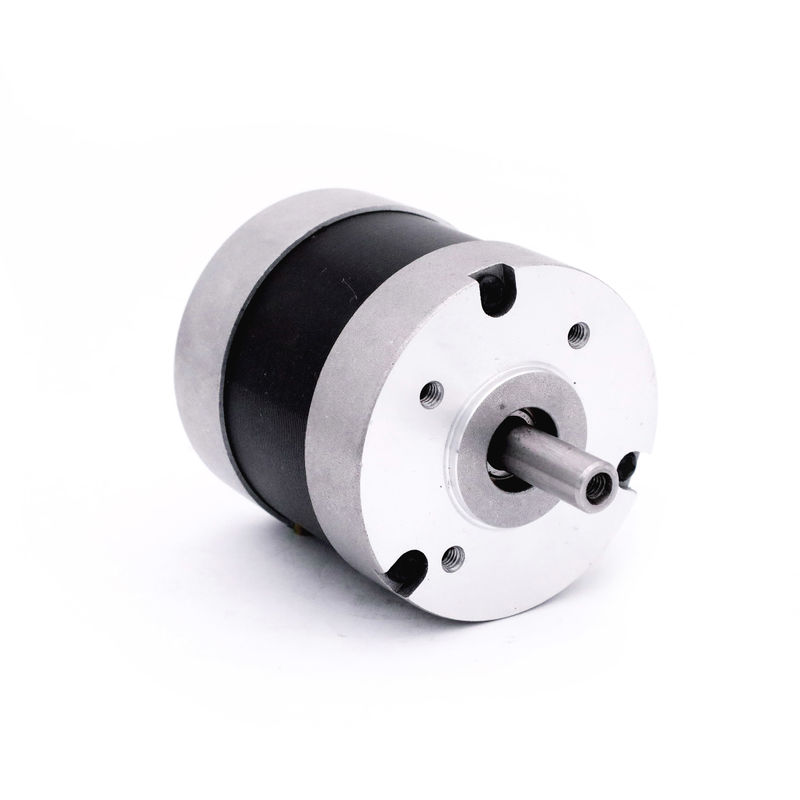

Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz

  • Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange
  • Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange
  • Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange
  • Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange
Miejsce pochodzenia Chiny
Nazwa handlowa Hetai
Orzecznictwo CE ROHS ISO
Numer modelu 57BL
Minimalne zamówienie 50
Cena USD
Szczegóły pakowania Karton z wewnętrznym pudełkiem piankowym, paletą
Czas dostawy 28-31
Zasady płatności L / C, D / P, T / T, Western Union, MoneyGram
Możliwość Supply 5000 sztuk / miesiąc

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu Bezszczotkowe silniki prądu stałego Typ uzwojenia gwiazda
Kąt efektu Halla 120° kąt elektryczny Klasa izolacji b
Temperatura otoczenia -20 ℃ ~ + 50 ℃ Rezystancja izolacji 100MΩ Min.500VC DC
Wytrzymałość dielektryczna 600VAC 1 minuta Maksymalna siła promieniowa 75N (10mm od przedniego kołnierza)
Maksymalna siła osiowa 15N Typ wału Pojedynczy Wał
High Light

Nema 23 57mm 24v

,

Nema 23 24v

,

mały bezszczotkowy silnik prądu stałego Nema 23
Zostaw wiadomość
opis produktu

Seria 57BL NEMA 23 micro 24V elektryczny bezszczotkowy silnik prądu stałego 3000 obr./min

57BL01G 3 fazy 4 bieguny Napięcie 24V, Prąd znamionowy 0,77A, Moment znamionowy 0,057 Nm, Moc 15W

57BL02A 3 fazy 4 bieguny Napięcie24 V, prąd znamionowy1,87A,Znamionowy moment obrotowy0,11 Nm, moc 34,5 W

57BL03B 3 fazy 4 bieguny Napięcie24 V, prąd znamionowy3.17A,Znamionowy moment obrotowy0,18 Nm, moc 56W

57BL04A 3 fazy 4 bieguny Napięcie 24V, prąd znamionowy3,67A,Znamionowy moment obrotowy 0,66 Nm, moc 69 W

57BL05A 3 fazy 4bieguny Napięcie 24V, Prąd znamionowy 5,33A, znamionowy moment obrotowy 0,33 Nm, moc 104 W

57BL063 fazy 4bieguny Napięcie 24V, Prąd znamionowy 7A, znamionowy moment obrotowy 0,44 Nm, moc 138 W



W przypadku silnika bezszczotkowego z wbudowanym napędem serii 57BL jest to bardziej opłacalne i wygodne dla użytkownika, co również zwiększa niezawodność.



Specyfikacja elektryczna:



    Model Model Model Model Model Model
Specyfikacja Jednostka 57BL01G 57BL02A 57BL03B 57BL04A 57BL05A 57BL06
Liczba faz Faza 3
Liczba słupów Polacy 4
Napięcie znamionowe VDC 24
Prędkość znamionowa obr./min 2500 3000 3000 3000 3000 3000
Prąd znamionowy A 0,77 1,87 3,17 3,67 5,33 7.00
Znamionowy moment obrotowy Nm 0,057 0,11 0,18 0,22 0,33 0,44
Moc znamionowa W 15 34,5 56 69 104 138
Szczytowy moment obrotowy mN.m 0,17 0,33 0,54 0,66 0,99 1,32
Prąd szczytowy Ampery 2,3 5,6 9,5 11 16 21
Stała momentu obrotowego Nm/A 0,074 0,059 0,057 0,060 0,062 0,063
Powrót stała EMF V/kRPM 7,75 6,2 5,9 6,3 6,5 6,6
Wzrost mm 41,5 46,5 56,5 66,5 86,5 106,5
Waga Kg 0,35 0,44 0,56 0,67 0,95 1,18



*Produkty można dostosować na specjalne życzenie.

*Produkty pasują do gearboxa 42, 52, 56, 63 mm





Wymiar mechaniczny

Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 0



Schemat połączeń

FUNKCJONOWAĆ KOLOR
+5V CZERWONY UL1007 26AWG
HALA A ŻÓŁTY
HALLB ZIELONY
SALA NIEBIESKI
GND CZARNY
FAZA A ŻÓŁTY UL1007 20AWG
FAZA B ZIELONY
FAZA C NIEBIESKI


Zakres rynkowy Hetai

Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 1

Hetai wysyła również swoje produkty do USA, Europy, Azji Południowo-Wschodniej i całych Chin.

Z Chin do zagranicy
Europa: Francja, Niemcy, Włochy, Hiszpania, Norwegia itp.
Ameryka północna: USA, Kanada



Klienci Hetai

Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 2



Dostępne są różne typy silników krokowych do wyboru, wsparcie dostosowywania.

Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 3



Reduktor Hetai

Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 4



Dalmierz laserowy

Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 5



Materiał wysokiej jakości
Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 6

Maszyna do nawijania stojana
Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 7Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 8
Hetai wprowadziło dużą ilość profesjonalnego sprzętu, co znacznie poprawiło wydajność produkcji.


Centrum CNC

Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 9Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 10Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 11



Informacje o pakowaniu

Profesjonalne metody pakowania, zabezpiecz produkt do wysłania.

Mikro bezszczotkowy silnik z magnesami trwałymi Nema 23 57mm 24v Okrągły kwadratowy kołnierz 12
