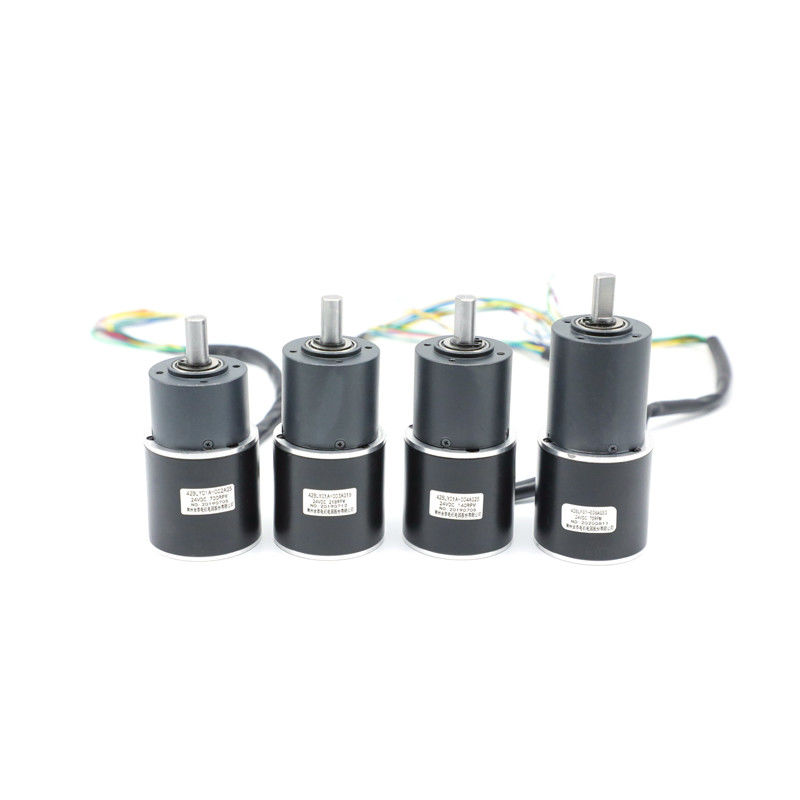

Bezszczotkowy silnik prądu stałego Nema 42 mm ze skrzynią biegów

Bezszczotkowy silnik prądu stałego Nema 42 mm ze skrzynią biegów

Nazwa marki:	HeTai
Numer modelu:	42BLY
MOQ:	50
Cena £:	USD
Czas dostawy:	25 dni
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik skrzyni biegów

Kąt efektu Halla:

Kąt elektryczny 120 °

Prędkość:

3000 regulowanych

Rodzaj uzwojenia:

Gwiazda

Wytrzymałość dielektryczna:

600VAC 1 minuta

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100MΩ Min.500VC DC

Poziom IP:

Maksymalna siła promieniowa:

15N (10 mm od przedniego kołnierza)

Maksymalna siła osiowa:

10 N.

Minimalny współczynnik redukcji:

Maksymalny współczynnik redukcji:

1/216

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

10000 sztuk / miesiąc

Podkreślić:

Silnik nema 42 mm

silnik bezszczotkowy o niskiej prędkości obrotowej

bezszczotkowy silnik prądu stałego o niskiej prędkości i wysokim momencie obrotowym

Opis produktu

42BLY NEMA 17 Indywidualna przekładnia planetarna bezszczotkowy silnik prądu stałego o wyższym momencie obrotowym przy niskiej prędkości

Zaleta przekładni planetarnej

1.Zwiększona powtarzalność: Obciążenie promieniowe i osiowe przy większej prędkości zapewnia niezawodność i wytrzymałość, minimalizując niewspółosiowość przekładni.

2. doskonała precyzja: większość obrotowej stabilności kątowej poprawia dokładność i niezawodność ruchu.

3. Niższy poziom hałasu, ponieważ jest większy kontakt z powierzchnią.Toczenie jest znacznie bardziej miękkie, a skoki praktycznie nie istnieją.

4. Większa trwałość: dzięki sztywności skrętnej i lepszemu toczeniu.W ten sposób uzyskuje się większą wydajność przekładni i znacznie płynniejszą pracę.

5.Bardzo dobry poziom wydajności: reduktory planetarne zapewniają większą wydajność

6. Zwiększone przenoszenie momentu obrotowego: przy większej liczbie zębów w kontakcie mechanizm może przenosić i wytrzymać większy moment obrotowy.Ponadto robi to w bardziej jednolity sposób.

7.Maksymalna wszechstronność: jego mechanizm znajduje się w cylindrycznej skrzyni biegów, którą można zainstalować w prawie każdym miejscu.

Model	Torque NM	Maksymalne obciążenie promieniowe	Obciążenie osiowe wału	Współczynnik redukcji	Materiał obudowy skrzyni biegów	Napięcie (V)	Moc (W)	Prędkość (RPM)
42BLY01A-002AG5	0.16	≤120N (10 mm od przedniego kołnierza)	≤80N	5: 1	Metalurgia proszków	24	12	700
42BLY01A-003AG16	0.46			16: 1		24	11	218
42BLY01A-004AG25	0,72			25: 1		24	18	140
42BLY01A-005AG62	1.60			62: 1		24	9	56

* Produkty można dostosować na specjalne życzenie.

Specyfikacja elektryczna części silnika:

		Model	Model	Model
Specyfikacja	Jednostka	42BLY01C	42BLY02	42BLY302-001
Liczba faz	Faza	3	3	3
Liczba słupów	Polacy	4	4	4
Napięcie znamionowe	VDC	24	24	24
Prędkość znamionowa	Obroty	3000	3000	3000
Prąd znamionowy	ZA	0.63	1.77	2.53
Oceniony moment obrotowy	Nm	0,035	0,08	0.13
Moc znamionowa	W.	11	25	41
Szczytowy moment obrotowy	mN.m	0,105	0,24	0.39
Prąd szczytowy	Ampery	1.9	5.3	7.6
Stały moment obrotowy	Nm / A	0,054	0,045	0,051
Powrót stała EMF	V / kRPM	5.7	4.7	5.3
Wzrost	mm	42	60	78
Waga	Kg	0,25	0.38	0.56

* Produkty mogą pasować do gearboxa 36,42 mm

Schemat okablowania

TABELA POŁĄCZEŃ ELEKTRYCZNYCH
FUNKCJONOWAĆ	KOLOR
+ 5V	CZERWONY	UL1007 26AWG
HALA A	ŻÓŁTY
SALA B	ZIELONY
HALA C	NIEBIESKI
GND	CZARNY
FAZA A	ŻÓŁTY	UL3265 22AWG
FAZA B.	ZIELONY
FAZA C	NIEBIESKI

Wymiar mechaniczny

Bezszczotkowy silnik prądu stałego Nema 42 mm ze skrzynią biegów 0

CZĘŚĆ SKRZYNI BIEGÓW Specyfikacja elektryczna:

36mm Metalurgia proszków

Materiał obudowy	Łożysko na wyjściu	Obciążenie promieniowe (10 mm od kołnierza) N.	Obciążenie osiowe wału (N)	Maks. Siła wciskania wału (N)	Luz promieniowy wału (mm)	Luz wzdłużny wału (mm)	Luz bez obciążenia (°)
Metalurgia proszków	łożyska ślizgowe	≤120	≤80	≤500	≤0,03	≤0,1	≤1,5

Współczynnik redukcji	Znamionowy moment obrotowy z tolerancją (Nm)	Maksymalny moment obrotowy z tolerancją (Nm)	Wydajność%	Długość (mm)	Waga (g)	Liczba przekładni zębatych
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Wymiar mechaniczny

36mm Stop cynkowy

Materiał obudowy

Łożysko na wyjściu

Obciążenie promieniowe (10 mm od kołnierza) N.

Obciążenie osiowe wału (N)

Maks. Siła wciskania wału (N)

Luz promieniowy wału (mm)

Luz wzdłużny wału (mm)

Luz bez obciążenia (°)

Stop cynkowy

Porowaty

namiar

≤45

≤25

≤100

≤0,08

≤0,4

≤1,5

Współczynnik redukcji	Znamionowy moment obrotowy z tolerancją (Nm)	Maksymalny moment obrotowy z tolerancją (Nm)	Wydajność%	Długość (mm)	Waga (g)	Liczba przekładni zębatych
1/12	0.3	1.0	81%	26.8	100	1

Wymiar mechaniczny

Bezszczotkowy silnik prądu stałego Nema 42 mm ze skrzynią biegów 2

Średnica zewnętrzna 42 mm Metalurgia proszków

Materiał obudowy	Łożysko na wyjściu	Obciążenie promieniowe (10 mm od kołnierza) N.	Obciążenie osiowe wału (N)	Maks. Siła wciskania wału (N)	Luz promieniowy wału (mm)	Luz wzdłużny wału (mm)	Luz bez obciążenia (°)
Metalurgia proszków	łożyska ślizgowe	≤120	≤80	≤500	≤0,03	≤0,1	≤1,5

Współczynnik redukcji	Znamionowy moment obrotowy z tolerancją (Nm)	Maksymalny moment obrotowy z tolerancją (Nm)	Wydajność%	Długość (mm)	Waga (g)	Liczba przekładni zębatych
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Wymiar mechaniczny
