36MM Nema 14 bezszczotkowy silnik skrzyni biegów planetarny 2 Nm

36MM Nema 14 bezszczotkowy silnik skrzyni biegów planetarny 2 Nm

Nazwa marki:	Hetai
Numer modelu:	36BL
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowe silniki prądu stałego

Rodzaj uzwojenia:

Gwiazda

Kąt efektu Halla:

120 ° Kąt elektryczny

Klasa izolacji:

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100MΩ Min.500VC DC

Wytrzymałość dielektryczna:

600VAC 1 minuta

Obciążenie osiowe wału (N):

10 N.

Obciążenie promieniowe (10 mm od kołnierza):

Poziom ochrony:

Dopasuj rozmiar skrzyni biegów:

32mm, 36mm

Materiał obudowy skrzyni biegów:

Metalurgia proszków, stop cynku

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

5000 sztuk / miesiąc

Podkreślić:

Bezszczotkowa przekładnia planetarna silnika

bezszczotkowy silnik i skrzynia biegów

przekładnia planetarna do silnika bezszczotkowego

Opis produktu

36BL nema14 CE ROHS ISO 12 / 24V 3000RPM 0,03Nm silnik bezszczotkowy micro BLDC

Model	Współczynnik redukcji	Średnica skrzyni biegów	Materiał obudowy skrzyni biegów	Napięcie (V)	Moc (W)	Prędkość (RPM)	Nominalny moment obrotowy (Nm)
36BLY 01A-001AG76	76: 1	36mm	Metalurgia proszków	24	15	94	1.5

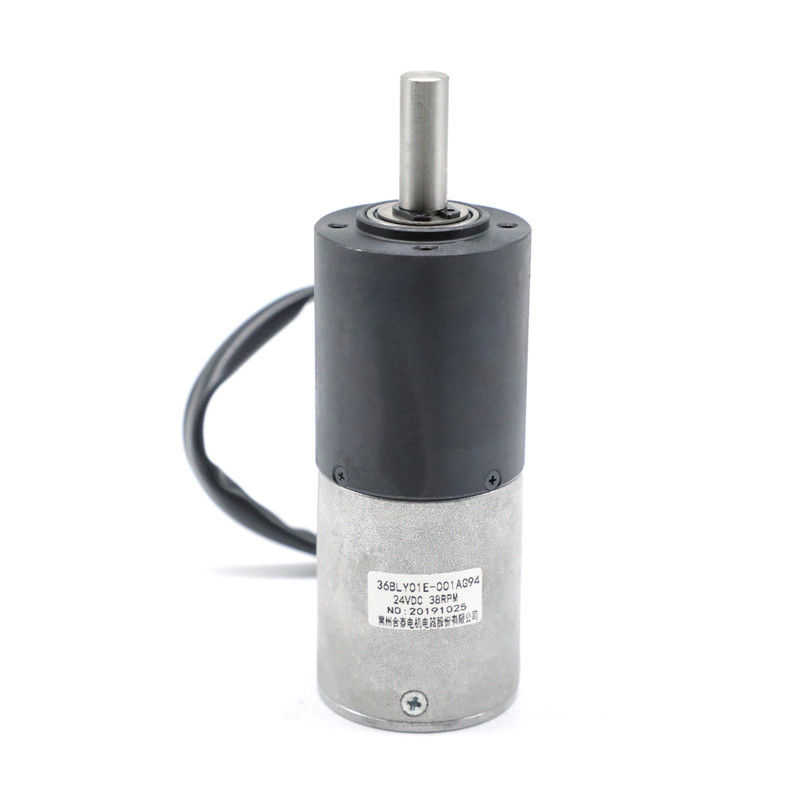

36BLY01E-001AG94	94: 1	36mm	Metalurgia proszków	24	8	38	2

Seria 36BL jest lekka i zajmuje mało miejsca, a ponadto charakteryzuje się wysokim momentem obrotowym.

Specyfikacja elektryczna części silnika:

		Model
Specyfikacja	Jednostka	36BLY01
Liczba faz	Faza	3
Liczba słupów	Polacy	4
Napięcie znamionowe	VDC	24
Prędkość znamionowa	Obroty	3000
Prąd znamionowy	ZA	2.0
Oceniony moment obrotowy	Nm	0,03
Moc znamionowa	W.	9.4
Szczytowy moment obrotowy	mN.m	0,09
Prąd szczytowy	Ampery	6
Stały moment obrotowy	Nm / A	0,015
Powrót stała EMF	V / kRPM	1.6
Wzrost	mm	42
Waga	Kg	0.16

Wymiar mechaniczny

36MM Nema 14 bezszczotkowy silnik skrzyni biegów planetarny 2 Nm 0

*** Uwaga: produkty można dostosować na żądanie.Skontaktuj się z nami, aby uzyskać więcej informacji.

* Produkty mogą pasować do gearboxa 32, 36mm

Schemat połączeń:

TABELA POŁĄCZEŃ ELEKTRYCZNYCH
FUNKCJONOWAĆ	KOLOR
+ 5V	CZERWONY	UL1007 26AWG
HALA A	ZIELONY
SALA B	NIEBIESKI
HALA C	BIAŁY
GND	CZARNY
FAZA A	BRĄZOWY
FAZA B.	ŻÓŁTY
FAZA C	POMARAŃCZOWY

CZĘŚĆ SKRZYNI BIEGÓW Specyfikacja elektryczna:

32mm Metalurgia proszków

Materiał obudowy	Łożysko na wyjściu	Obciążenie promieniowe (10 mm od kołnierza) N.	Obciążenie osiowe wału (N)	Maks. Siła wciskania wału (N)	Luz promieniowy wału (mm)	Luz wzdłużny wału (mm)	Luz bez obciążenia (°)
Metalurgia proszków	łożyska ślizgowe	≤120	≤80	≤500	≤0,03	≤0,1	≤1,5

Współczynnik redukcji	Znamionowy moment obrotowy z tolerancją (Nm)	Maksymalny moment obrotowy z tolerancją (Nm)	Wydajność%	Długość (mm)	Waga (g)	Liczba przekładni zębatych
1/4	0.3	1.0	81%	29.1	150	1
1/5
1/16	1.2	3.5	72%	38.1	185	2
1/23
1/33
1/67	2.5	7.5	65%	47.1	220	3
1/94
1/133
1/188

Wymiar mechaniczny

36MM Nema 14 bezszczotkowy silnik skrzyni biegów planetarny 2 Nm 1

36mm Metalurgia proszków

Materiał obudowy	Łożysko na wyjściu	Obciążenie promieniowe (10 mm od kołnierza) N.	Obciążenie osiowe wału (N)	Maks. Siła wciskania wału (N)	Luz promieniowy wału (mm)	Luz wzdłużny wału (mm)	Luz bez obciążenia (°)
Metalurgia proszków	łożyska ślizgowe	≤120	≤80	≤500	≤0,03	≤0,1	≤1,5

Współczynnik redukcji	Znamionowy moment obrotowy z tolerancją (Nm)	Maksymalny moment obrotowy z tolerancją (Nm)	Wydajność%	Długość (mm)	Waga (g)	Liczba przekładni zębatych
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Wymiar mechaniczny

36mm Stop cynkowy

Materiał obudowy

Łożysko na wyjściu

Obciążenie promieniowe (10 mm od kołnierza) N.

Obciążenie osiowe wału (N)

Maks. Siła wciskania wału (N)

Luz promieniowy wału (mm)

Luz wzdłużny wału (mm)

Luz bez obciążenia (°)

Stop cynkowy

Porowaty

namiar

≤45

≤25

≤100

≤0,08

≤0,4

≤1,5

Współczynnik redukcji	Znamionowy moment obrotowy z tolerancją (Nm)	Maksymalny moment obrotowy z tolerancją (Nm)	Wydajność%	Długość (mm)	Waga (g)	Liczba przekładni zębatych
1/12	0.3	1.0	81%	26.8	100	1

Wymiar mechaniczny

36MM Nema 14 bezszczotkowy silnik skrzyni biegów planetarny 2 Nm 3

Silnik BLDC wykorzystuje zalety silników prądu przemiennego, stałego i uniwersalnego i łączy je w jedną całość.Ma długą żywotność, niskie koszty utrzymania, cichą pracę i zmienną prędkość silnika prądu przemiennego;wysoki początkowy moment obrotowy i liniowa krzywa prędkość-moment silnika prądu stałego;i podobnie jak silniki AC i DC, działa dobrze ze skrzyniami biegów.Bezszczotkowe silniki prądu stałego mają wysoką gęstość mocy, ustępującą tylko silnikowi Universal, i mają najlepszą sprawność od 65 do 80%.
