22mm bezszczotkowy silnik z przekładnią planetarną DC 24V 8w 3 fazy 0,02nm

22mm bezszczotkowy silnik z przekładnią planetarną DC 24V 8w 3 fazy 0,02nm

Nazwa marki:	Hetai
Numer modelu:	22BL201-001
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik skrzyni biegów

Rodzaj uzwojenia:

Gwiazda

Kąt efektu Halla:

120 ° Kąt elektryczny

Klasa izolacji:

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100MΩ Min.500VC DC

Wytrzymałość dielektryczna:

600VAC 1 minuta

Poziom ochrony:

IP40

Materiał obudowy skrzyni biegów:

Metalurgia proszków

Łożysko skrzyni biegów:

Porowate łożysko

Przekładnia Obciążenie promieniowe (10 mm od kołnierza):

≤35N

Przekładnia Obciążenie osiowe wału:

≤15N

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

1000 sztuk / miesiąc

Podkreślić:

Przekładnia planetarna 24V 8w

bezszczotkowa skrzynia biegów

bezszczotkowy silnik 22mm

Opis produktu

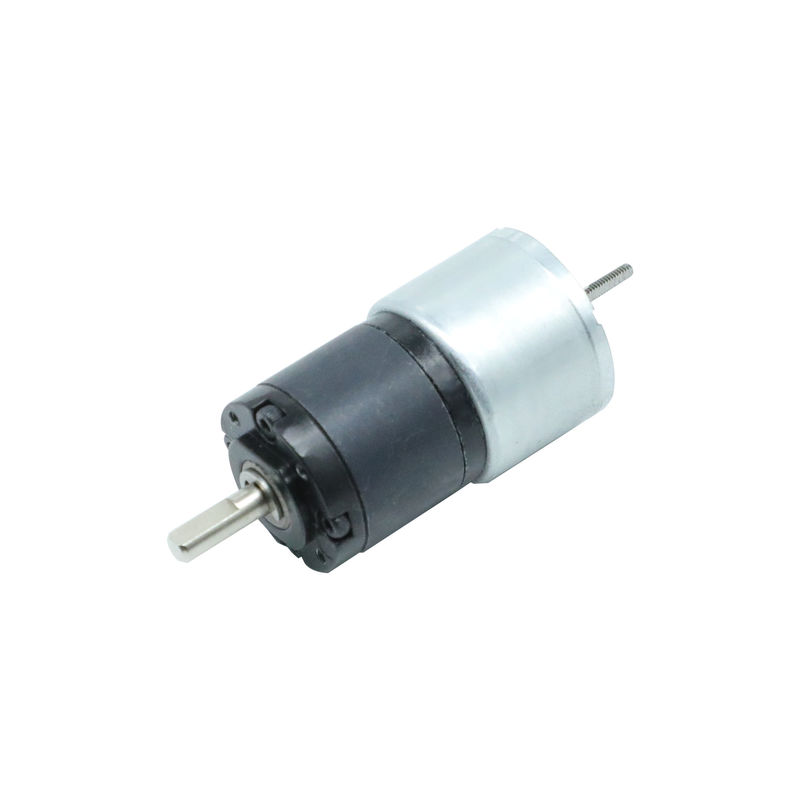

Bezszczotkowy silnik prądu stałego 22 mm 3-fazowy 24 V pasuje do przekładni planetarnej do metalurgii proszków

Przekładnia 22mm ma 3 stopnie redukcji.Pierwszy stopień ma przełożenia 1: 4 i 1: 4,75, rmoment obrotowy tolerancji wynosi 0,1 NM, maksimum przy 0,3 Nm.Drugi stopień ma współczynniki redukcji 1: 16, 1:19, 1:22, 1:26.Rmoment obrotowy z tolerancją dla etapu 2 wynosi 0,4 Nm, a moment szczytowy 1,2 Nm.Trzeci etap ma współczynniki redukcji 1:88, 1: 104, 1: 121 i 1: 144.Plikrmoment obrotowy z tolerancją wynosi 0,8 NM, a maksymalny przy 2,4 Nm.

Seria 22BL jest lekka i zajmująca mało miejsca, bardzo odpowiednia dla tych, którzy mają mało miejsca do instalacji.

Specyfikacja elektryczna części silnika:

		Model
Specyfikacja	Jednostka	22BL201-001
Liczba faz	Faza	3
Liczba słupów	Polacy	8
Napięcie znamionowe	VDC	24
Prędkość znamionowa	Obroty	4800
Prąd znamionowy	ZA	0.6
Oceniony moment obrotowy	Nm	0,02
Moc znamionowa	W.	8.0
Szczytowy moment obrotowy	mN.m	0,06
Prąd szczytowy	Ampery	1.8
Stały moment obrotowy	Nm / A	0,033
Powrót stała EMF	V / kRPM	3.5
Wzrost	mm	68
Waga	Kg	0.11

Wymiar mechaniczny

22mm bezszczotkowy silnik z przekładnią planetarną DC 24V 8w 3 fazy 0,02nm 0

* Uwaga: produkty można dostosować na żądanie.Skontaktuj się z nami, aby uzyskać więcej informacji.

* Produkty mogą pasować do gearboxa 22 mm

Schemat połączeń:

TABELA POŁĄCZEŃ ELEKTRYCZNYCH
FUNKCJONOWAĆ	KOLOR
TP	POMARAŃCZOWY	UL1061 26AWG
GND	CZARNY	UL1332 28AWG
FAZA A	BRĄZOWY
FAZA B.	BIAŁY
FAZA C	PURPUROWY
+ 5V	CZERWONY
HALA A	ŻÓŁTY
SALA B	ZIELONY
HALA C	NIEBIESKI

CZĘŚĆ SKRZYNI BIEGÓW Specyfikacja elektryczna:

Materiał obudowy

Łożysko na wyjściu

Obciążenie promieniowe (10 mm od kołnierza) N.

Obciążenie osiowe wału (N)

Maks. Siła wciskania wału (N)

Luz promieniowy wału (mm)

Luz wzdłużny wału (mm)

Luz bez obciążenia (°)

Metalurgia proszków

Porowaty

łożysko

≤35

≤15

≤80

≤0,08

≤0,4

≤1,5

Współczynnik redukcji	Znamionowy moment obrotowy z tolerancją (Nm)	Maksymalny moment obrotowy z tolerancją (Nm)	Wydajność%	Długość (mm)	Waga (g)	Liczba przekładni zębatych
1/4	0,1	0.3	81%	13.9	29	1
1 / 4,75
1/16	0,4	1.2	72%	32.4	52	2
1/19
1/22
1/26
1/76	0.8	2.4	65%	43.9	73	3
1/88
1/104
1/121
1/144

Wymiar mechaniczny

Plik Zaletysilnika bezszczotkowego w porównaniu z silnikami szczotkowanymi to wysoki stosunek mocy do masy, duża prędkość, sterowanie elektroniczne i niskie koszty utrzymania.Silniki bezszczotkowe znajdują zastosowanie m.in.w komputerowych urządzeniach peryferyjnych (dyskach, drukarkach), ręcznych elektronarzędziach oraz pojazdach od modeli samolotów po samochody.W nowoczesnych pralkach bezszczotkowe silniki prądu stałego umożliwiły wymianę gumowych pasków i skrzyń biegów na konstrukcję z napędem bezpośrednim.
