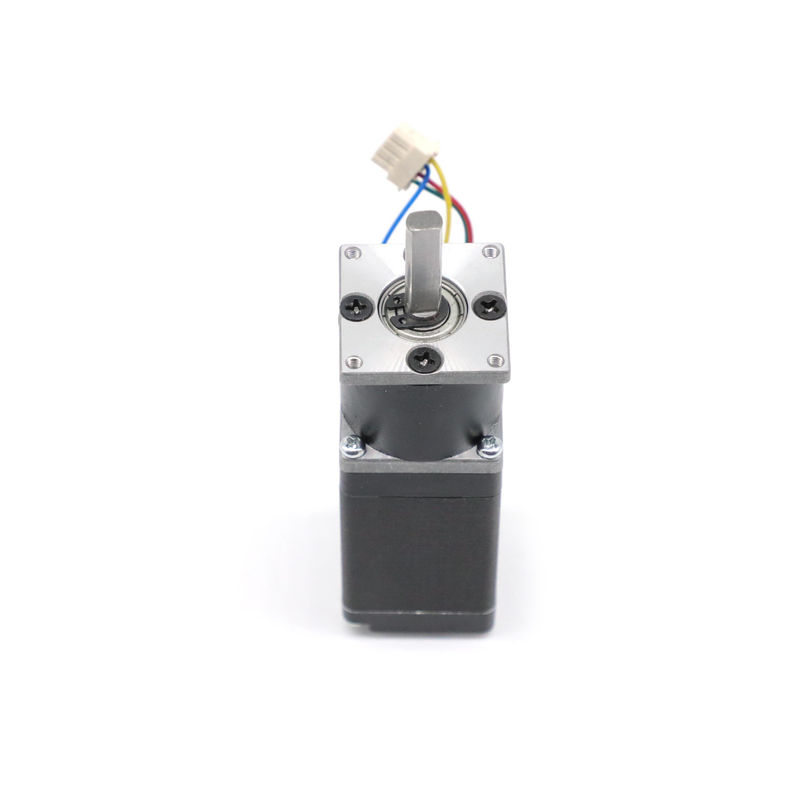

6-przewodowy silnik krokowy Nema 11 z przekładnią redukcyjną 28 mm 1144

  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
Miejsce pochodzenia Chiny
Nazwa handlowa HeTai
Orzecznictwo CE ROHS ISO
Numer modelu 28 BYGH
Minimalne zamówienie 50
Cena USD
Szczegóły pakowania Karton z wewnętrznym pudełkiem piankowym, paletą
Czas dostawy 25 dni
Zasady płatności L / C, D / P, T / T, Western Union, MoneyGram
Możliwość Supply 10000 sztuk / miesiąc

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu Silnik z przekładnią stopniową Dokładność kroku ± 5%
Wzrost temperatury 80 ℃ Maks Rezystancja izolacji 100MΩ Min.500VC DC
Temperatura otoczenia -20 ℃ ~ + 50 ℃ Wytrzymałość dielektryczna 500VAC 1 minuta
Maksymalna siła promieniowa 28N (20 mm od przedniego kołnierza) Maksymalna siła osiowa 10 N.
Odpowiednia skrzynia biegów 22mm, 28mm Materiał skrzyni biegów Metalurgia proszków
Podkreślić

Silnik krokowy nema 11 ze skrzynią biegów 28 mm

,

silnik krokowy 28 mm

,

silnik krokowy 6 przewodów
Zostaw wiadomość
opis produktu

Silnik krokowy 28BYGH NEMA 11 z przekładnią 28mm o maksymalnym przełożeniu 1: 144



* Produkty mogą pasować do skrzyni biegów 22,28 mm

Metalurgia proszkówPrzekładnia 22 mm z porowatym łożyskiem ma do wyboru następujący stopień redukcji:



Scena 1



1/4, 1 / 4,75





Etap 2



1/16, 1/19, 1/22, 1/26





Etap 3



1/76, 1/88, 1/104, 1/121, 1/144



W przypadku skrzyni biegów 28 mm dostępne są 2 przełożenia 1: 3 i 1: 6 (oba są jednostopniowe).

Przewiń w dół, aby zobaczyć więcej szczegółów na temat skrzyni biegów



Specyfikacja elektryczna części silnika:



MODEL KĄT KROKU
(° / KROK)		 PRZEWÓD OŁOWIANY
(NIE.)		 NAPIĘCIE
(V)		 OBECNY
(FAZA)		 ODPORNOŚĆ
(Ω / FAZA)		 INDUKCYJNOŚĆ
(MH / FAZA)		 MOMENT UTRZYMANIA
(G.CM)		 WYSOKOŚĆ SILNIKA
L (MM)		 MASA SILNIKA
(KG)
28BYGH102-01 1.8 4 3.90 0.67 6.3 3.2 600 32 0.11
28BYGH105-01 6 3.1 0.95 3.3 1.0 430 32 0.11
28BYGH301 4 4.56 0.67 6.8 4.9 950 45 0,17
28BYGH303 6 3.40 0.95 3.4 1.0 750 45 0.14
28BYGH501 4 8.04 0.67 12,0 7.2 1200 51 0.19
28BYGH502 6 3.80 0.95 4.0 1.3 900 51 0,20

* Produkty można dostosować na specjalne życzenie.





Wymiar mechaniczny

6-przewodowy silnik krokowy Nema 11 z przekładnią redukcyjną 28 mm 1144 0

Schemat okablowania

Wcześniejsze6-przewodowy silnik krokowy Nema 11 z przekładnią redukcyjną 28 mm 1144 1

CZĘŚĆ SKRZYNI BIEGÓW Specyfikacja elektryczna:



Średnica zewnętrzna 22 mm



Materiał obudowy Łożysko na wyjściu Obciążenie promieniowe (10 mm od kołnierza) N. Obciążenie osiowe wału (N) Maks. Siła wciskania wału (N) Luz promieniowy wału (mm) Luz wzdłużny wału (mm) Luz bez obciążenia (°)
Metalurgia proszków

Porowaty

łożysko

 ≤35 ≤15 ≤80 ≤0,08 ≤0,4 ≤1,5



Współczynnik redukcji Znamionowy moment obrotowy z tolerancją (Nm) Maksymalny moment obrotowy z tolerancją (Nm) Wydajność% Długość (mm) Waga (g) Liczba przekładni zębatych
1/4 0,1 0.3 81% 13.9 29 1
1 / 4,75
1/16 0,4 1.2 72% 32.4 52 2
1/19
1/22
1/26
1/76 0.8 2.5 65% 43.9 73 3
1/88
1/104
1/121
1/144



Wymiar mechaniczny

6-przewodowy silnik krokowy Nema 11 z przekładnią redukcyjną 28 mm 1144 2

Średnica zewnętrzna 28mm





Materiał obudowy Łożysko na wyjściu Obciążenie promieniowe (10 mm od kołnierza) N. Obciążenie osiowe wału (N) Maks. Siła wciskania wału (N) Luz promieniowy wału (mm) Luz wzdłużny wału (mm) Luz bez obciążenia (°)
Metalurgia proszków Tuleja łożyska ≤80 ≤30 ≤200 ≤0,03 ≤0,4 ≤1,5



Współczynnik redukcji Znamionowy moment obrotowy z tolerancją (Nm) Maksymalny moment obrotowy z tolerancją (Nm) Wydajność% Długość (mm) Waga (g) Liczba przekładni zębatych
1/3 0,2 0.6 81% 28.5 105 1
1/6



Wymiar mechaniczny

6-przewodowy silnik krokowy Nema 11 z przekładnią redukcyjną 28 mm 1144 3
