Zintegrowany 2-fazowy interfejs równoległy modułu sterownika silnika krokowego NEMA 17

Zintegrowany 2-fazowy interfejs równoległy modułu sterownika silnika krokowego NEMA 17

Nazwa marki:	Hetai
Numer modelu:	HTD421
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Sterownik silnika krokowego

Zasilacz:

3,3 V-5 V lub 12 V-24 V.

Wyjściowy prąd silnika:

Szczyt 2A

Temperatura pracy:

0 ℃ ~ + 40 ℃

Temperatura przechowywania:

-10 ℃ ~ 70 ℃

Metoda jazdy:

Stała kontrola prądu PWM

opcjonalny podział:

Microstep 1/2/4/8/16/32

Długość:

34/40/48 / 60mm

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

10000 sztuk / miesiąc

Podkreślić:

Zintegrowany sterownik silnika krokowego

sterownik silnika krokowego Nema 17

Opis produktu

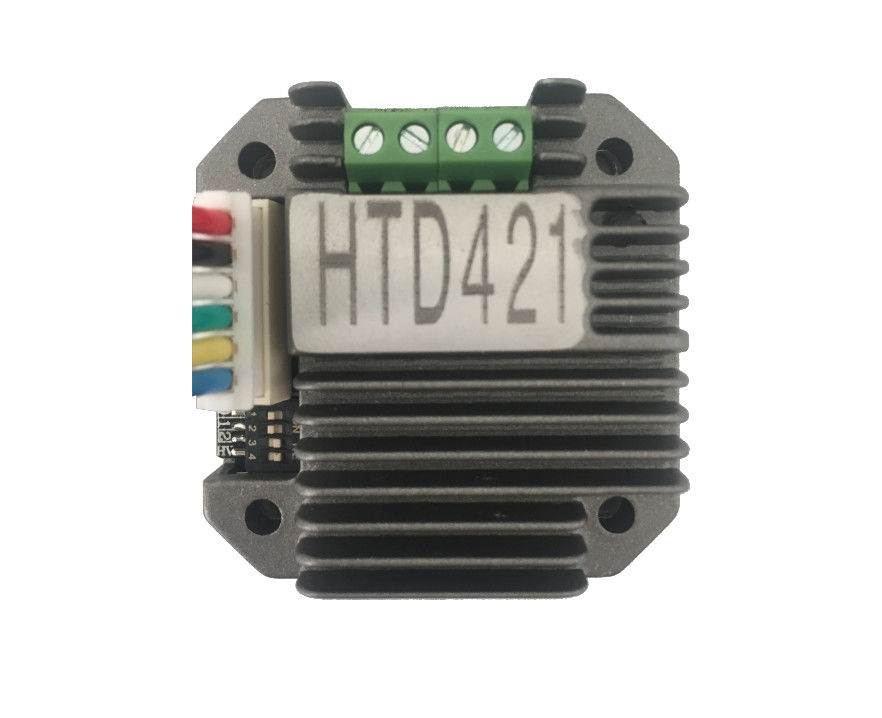

HTD421 2-fazowy sterownik interfejsu równoległego Zintegrowany sterownik silnika krokowego NEMA 17

Cecha produktu

Miniaturowa konstrukcja, wygodny montaż, możliwość integracji z 42 silnikami krokowymi

- Zamknięta obudowa z odlewu aluminiowego rozpraszającego ciepło

- Automatyczny pół prądu po zatrzymaniu pracy

- Szybka izolacja fotoelektryczna interfejsu równoległego, kompatybilna z poziomami logicznymi 3,3-5 V i 12-24 V 2A z płynną regulacją

- Opcjonalny podział Microstep 1/2/4/8/16/32

Parametr produktu

ZASILACZ		Zalecane jest DC 12 V-DC 35 V / 2 A, DC 24 V.
Interfejs równoległy	VCC	Zasilacz.Wybór przełącznika DIP 3,3 V-5 V lub 12 V-24 V.
	DIR	0V lub VCC.Prąd: 8 mA przy 3,3 V / 8 mA przy 12 V / 15 mA przy 5 V / 18 mA przy 24 V.
	STP	0V lub VCC.Prąd: 8 mA przy 3,3 V / 8 mA przy 12 V / 15 mA przy 5 V / 18 mA przy 24 V. Częstotliwość 0-20 KHz
	EN	0V lub VCC.Prąd: 8 mA przy 3,3 V / 8 mA przy 12 V / 15 mA przy 5 V / 18 mA przy 24 V. Częstotliwość 0-20 KHz

Wyjściowy prąd silnika	Szczyt 2A (maksimum jednofazowe), rzeczywiste użycie regulowane 0-2A
Metoda jazdy	Stała kontrola prądu PWM
Drive Subdivision	Wybór ustawienia przełącznika DIP 1, 2, 4, 8, 16, 32
Rezystancja izolacji	> 100M－ w normalnej temperaturze i ciśnieniu
Wytrzymałość dielektryczna	0,5KV, 1 minuta w normalnej temperaturze i ciśnieniu
Ochrona	Wejście odwrotne połączenie, przeciążenie, przegrzanie przemiennika, przetężenie przemiennika

Sterownik ma taką samą pozycję i rozmiar otworu jak silnik krokowy 42.

Interfejs elektryczny

Zintegrowany 2-fazowy interfejs równoległy modułu sterownika silnika krokowego NEMA 17 0

Wymiar nurka

Zintegrowany 2-fazowy interfejs równoległy modułu sterownika silnika krokowego NEMA 17 1

Okablowanie

Zintegrowany 2-fazowy interfejs równoległy modułu sterownika silnika krokowego NEMA 17 2

Schemat instalacji sterownika

Zintegrowany 2-fazowy interfejs równoległy modułu sterownika silnika krokowego NEMA 17 3

Zaleta produktu

Zalety zintegrowanych silników obejmują łatwość rozmieszczenia, zmniejszoną złożoność okablowania, szybszą konfigurację systemu i konstrukcję oraz kompatybilność sterownika silnika.Ponadto zapewniona jest również zintegrowana jednostka ze zintegrowanym systemem sterowania.

Zalety zintegrowanego silnika i jednostek napędowych obejmują łatwość implementacji, zmniejszoną złożoność okablowania, szybszą konfigurację i konstrukcję systemu oraz gwarantowaną kompatybilność z napędem silnikowym.Ponadto dostępne są również zintegrowane jednostki, które zawierają systemy na chipie (SoC).
