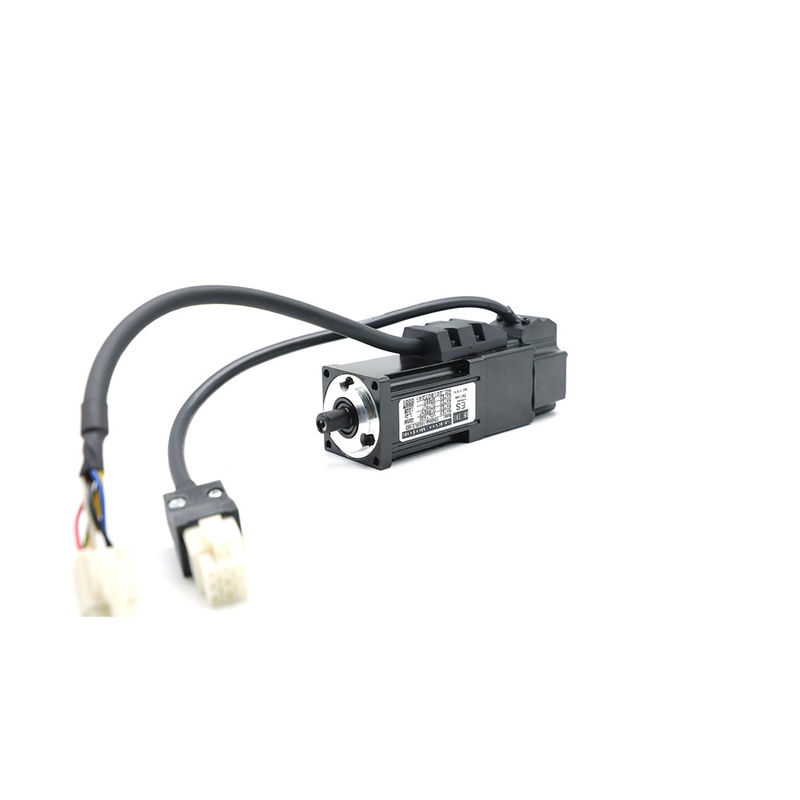

Silnik serwo 50w AC 24V Mini

Silnik serwo 50w AC 24V Mini

Nazwa marki:	Hetai
Numer modelu:	ES40
MOQ:	5
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Siłownik

Klasa izolacji:

Prędkość (RPM):

Poziom ochrony:

Temperatura pracy:

0 ℃ ~ + 55 ℃

Zachowaj temperaturę:

20 ℃ ～ 80 ℃

Pracuj lub zachowaj:

90% RH （bez kondensacji) Powyżej poziomu morza 1000m

Wibracja:

5,88 / S 2,10-60 Hz

Bezwładność::

Średnia bezwładność

Funkcja ochrony:

IP65, uszczelnienie wału IP 54

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

1000 sztuk / miesiąc

Podkreślić:

Silnik serwo 24v ac

silnik serwo 50w ac

mini serwomotor 24v

Opis produktu

ES40 o mocy znamionowej 50-100 W 0,32 Nm 3000 obr./min 24 V, 310 V DC mikro silnik serwo o wysokiej precyzji

Model ES 40-48 V (bez hamulca)
Moc znamionowa	Maksymalna siła promieniowa	Maksymalna siła osiowa	Waga	Typ wału	Średnica wału	Urządzenie zwrotne	Liczba biegunów
100W	120N	60N	0,75	Wałek klucza	φ8	-	8 biegunów

Model ES 40-310 V (bez hamulca)
Moc znamionowa	Maksymalna siła promieniowa	Maksymalna siła osiowa	Waga	Typ wału	Średnica wału	Urządzenie zwrotne	Liczba biegunów
50W	120N	60N	0,5 kg	Wałek klucza	φ8	24 bity	10 biegunów
100W	120N	60N	0,5 kg	Wałek klucza	φ8	17 bitów	8 biegunów

Specyfikacja elektryczna

MODEL	ES4004A-10D30A1	ES4004A-10D30L2	ES4005A-05S30N1-001	ES40004K-10D30L3 Serwo niskonapięciowe
MOC ZNAMIONOWA (WATTY)	100	100	50	100
NAPIĘCIE ZNAMIONOWE	310	310	310	24
PRĄD ZNAMIONOWY (A)	1.2	1.2	0.56	5.6
PRĘDKOŚĆ ZNAMIONOWA (RPM)	3000	3000	3000	3000
MOMENT ZNAMIONOWY (NM)	0.32	0.32	0.16	0.32
SZCZYTOWY MOMENT OBROTOWY (NM)	0.96	0.96	0.48	0.9
BACK EMF CONSTANT (V / KRPM)	16	16	16	6
WSPÓŁCZYNNIK MOMENTU OBROTOWEGO (NM / AMPS)	0,265	0,265	0,265	0,057
BEZWŁADNOŚĆ WIRNIKA (KG.CM2)	0,045	0,045	0,03	0,045
REZYSTANCJA LINIOWA (Ω)	11	11	23	0.6
INDUKCJA LINIOWO-LINIOWA (MH)	8	8	16	0.86
MECHANICZNA STAŁA CZASOWA (MS)	0.86	0.86	0.86	1.08

MODEL	ES4004A-10D30N1	ES4004A-10D30N2-001	ES4004A-10D30L1	ES4004A-10D30L2	ES4005A-05S30N2-001
MOC ZNAMIONOWA (WATTY)	100	100	100	100	50
NAPIĘCIE ZNAMIONOWE	310	310	310	310	310
PRĄD ZNAMIONOWY (A)	1.2	1.2	1.2	1.2	0.56
PRĘDKOŚĆ ZNAMIONOWA (RPM)	3000	3000	3000	3000	3000
MOMENT ZNAMIONOWY (NM)	0.32	0.32	0.32	0.32	0.16
SZCZYTOWY MOMENT OBROTOWY (NM)	0.96	0.96	0.96	0.96	0.48
BACK EMF CONSTANT (V / KRPM)	16	16	16	16	16
WSPÓŁCZYNNIK MOMENTU OBROTOWEGO (NM / AMPS)	0,265	0,265	0,265	0,265	0,265
BEZWŁADNOŚĆ WIRNIKA (KG.CM2)	0,045	0,045	0,045	0,045	0,03
REZYSTANCJA LINIOWA (Ω)	11	11	11	11	23
INDUKCJA LINIOWO-LINIOWA (MH)	8	8	8	8	16
MECHANICZNA STAŁA CZASOWA (MS)	0.86	0.86	0.86	0.86	0.86

Uwaga: produkty można dostosować na żądanie.Skontaktuj się z nami, aby uzyskać więcej informacji.

Silnik serwo 50w AC 24V Mini 0

Seria 40Z hamulcem

KOŁEK	FUNKCJONOWAĆ	KOLOR
1	U	Czerwony
2	V	Biały
3	W.	czarny
4	sol	Żółty/Zielony
5	Hamulec	Żółty
6	Hamulec	niebieski

KOŁEK	FUNKCJONOWAĆ	KOLOR
1	OV	czarny
2
3	SD +	niebieski
4	+ 5V	Czerwony
5	ZATOKA-	Brązowo-czarny
6	BAT +	brązowy
7	SD-	Niebiesko-czarny
8	/
9	GND	Szary (tarcza)

Rodzaj		40
Moc		50W	100W
Encoder
L (mm)	ZA		127
	b
	L		127
	N	95	155

Rodzaj		40
Moc		50W	100W
Encoder
Waga (Kg)	ZA		0,72
	b
	L		0,72
	N	0.58	0,76

Uwaga: A, B, L, N odnoszą się do innego enkodera.

A = 17-bitowy enkoder wartości bezwzględnej tamagawa jednoobrotowy

B = przyrostowy enkoder optyczny 2500ppr

L = 17-bitowy enkoder wartości bezwzględnych wieloobrotowy tamagawa

N = 24-bitowa wartość bezwzględna wieloobrotowa firmy Nikon

Bez hamulca

Silnik serwo 50w AC 24V Mini 1

KOŁEK	FUNKCJONOWAĆ	KOLOR
1	U	Czerwony
2	V	Biały
3	W.	czarny
4	sol	Żółty zielony

KOŁEK	FUNKCJONOWAĆ	KOLOR
1	NC
2	SD	niebieski
3	SD-	Purpurowy
4	Vcc	Biały
5	GND	czarny
6	Tarcza

Rodzaj		40
Moc		50W	100W
Encoder
L (mm)	ZA		91,5
	b
	L		97
	N	65	85

Rodzaj		40
Moc		50W	100W
Encoder
Waga (Kg)	ZA		0.48
	b
	L		0.52
	N	0.34	0,45

Uwaga: A, B, L, N odnoszą się do innego enkodera.

A = 17-bitowy enkoder wartości bezwzględnej tamagawa jednoobrotowy

B = przyrostowy enkoder optyczny 2500ppr

L = 17-bitowy enkoder wartości bezwzględnych wieloobrotowy tamagawa

N = 24-bitowa wartość bezwzględna wieloobrotowa firmy Nikon

Linia montażowa serwomotoru

Silnik serwo 50w AC 24V Mini 2

Laserowa zgrzewarka punktowa
Silnik serwo 50w AC 24V Mini 3
