10kgcm 57mm Przekładnia silnika krokowego Nema 23 Planetarna o wysokiej precyzji 9,6V

10kgcm 57mm Przekładnia silnika krokowego Nema 23 Planetarna o wysokiej precyzji 9,6V

Nazwa marki:	HeTai
Numer modelu:	Seria 57BYGH
MOQ:	50
Cena £:	USD
Czas dostawy:	25 dni
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Silnik skrzyni biegów stopniowych

Dokładność kroku:

± 5%

Wzrost temperatury:

80 ℃ Maks

Rezystancja izolacji:

100 MΩ Min. 500 V prądu stałego

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Wytrzymałość dielektryczna:

500VAC 1 minuta

Materiał obudowy skrzyni biegów:

Metalurgia proszków

Łożysko na wyjściu:

Tuleja łożyska

Napięcie znamionowe:

6,9 V

Opór:

9,6 Ω/FAZA

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

10000 sztuk / miesiąc

Podkreślić:

Przekładnia planetarna nema 23 9

6 V

przekładnia planetarna Nema 9

Opis produktu

57BYGH Planetarny reduktor prędkości silnika o wysokiej precyzji NEMA 23 9,6 V ze skrzynią biegów

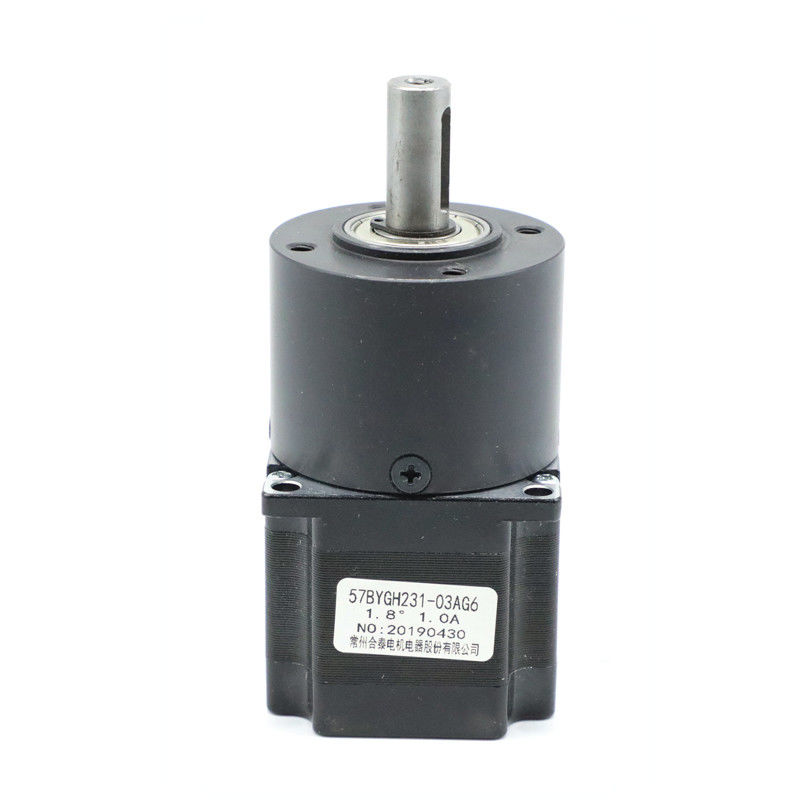

57BYGH231-03AG6 składa się z 2-fazowego silnika krokowego 57 mm i przekładni planetarnej 56 mm. Materiał obudowy skrzyni biegów 56 mm to metalurgia proszków. Rluz poprzeczny wału wynosi ≤0,03 mm, a luz wzdłużny wału wynosi ≤0,1. Luz na biegu jałowym wynosi ≤1,5°.

Przy tej samej nośności nasza przekładnia planetarna wykonana w technologii metalurgii proszków ma dłuższą żywotność niż tradycyjne przekładnie. Kluczowymi aspektami są poprawa wydajności i niezawodności dowolnego układu mechanicznego.

Specyfikacja elektryczna

KĄT KROKU	°/KROK	1.8
NAPIĘCIE ZNAMIONOWE	V	9.6
AKTUALNY	A/FAZA	1,0
OPÓR	Ω/FAZA	9.6
INDUKCYJNOŚĆ	mH/FAZA	20
MOMENT TRZYMAJĄCY	kg.cm	10
KLASA IZOLACJI		B

*Produkty można dostosować na specjalne życzenie.

Schemat okablowania

Wymiar mechaniczny

Część skrzyni biegówSpecyfikacja elektryczna

Średnica zewnętrzna 56mmMetalurgia proszków

Materiał obudowy	Łożysko na wyjściu	Obciążenie promieniowe (10 mm od kołnierza) N	Obciążenie osiowe wału (N)	Siła wciskania wału maks. (N)	Luz promieniowy wału (mm)	Luz wzdłużny wału (mm)	Luz na biegu jałowym (°)
Metalurgia proszków	łożysko ślizgowe	≤450	≤200	≤1000	≤0,03	≤0,1	≤1,5

Współczynnik redukcji	Znamionowy moment tolerancji (Nm)	Maksymalny chwilowy moment tolerancji (Nm)	Efektywność%	Długość L (mm)	Waga (g)	Liczba przekładni
1/4	2.0	6,0	81%	41,3	491	1
1/6
1/15	8,0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

Wymiar mechaniczny

10kgcm 57mm Przekładnia silnika krokowego Nema 23 Planetarna o wysokiej precyzji 9,6V 2

Bazując na tych wszystkich zaletach, nasza firma specjalizuje się w produkcji hybrydowych silników krokowych, silników bezszczotkowych prądu stałego, serwomotorów, silników skrzyni biegów i tak dalej. Produkty są stosowane w robotach, maszynach pakujących, maszynach tekstylnych, instrumentach medycznych, maszynach drukarskich, inteligentnym sprzęcie logistycznym... Hetai wysyła również swoje produkty do USA, Europy, Azji Południowo-Wschodniej i całych Chin.

Dzięki odmiennemu rozmieszczeniu koła słonecznego i przekładni planetarnych uzyskano wysoki wyjściowy moment obrotowy i szerokie przełożenie. Oprócz tego przekładnie planetarne charakteryzują się mniejszą bezwładnością i przenoszeniem wysokiego momentu obrotowego. To wszystko są kluczowe aspekty gwarantujące efektywność.

Możliwość dokładnej zmiany stopnia mocy i prędkości sprawia, że przekładnie planetarne nadają się do wielu zastosowań specjalnych, takich jak turbiny wiatrowe, silniki spalinowe i tak dalej.
