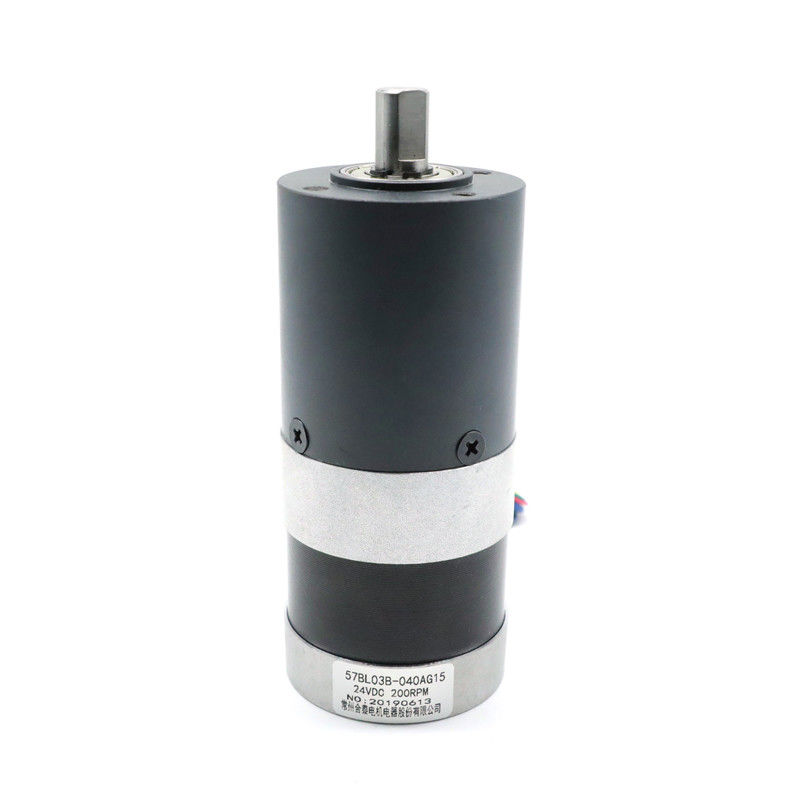

Bldc Bezszczotkowy silnik prądu stałego Nema 23 Przekładnia planetarna 2 NM 57BL03B

Bldc Bezszczotkowy silnik prądu stałego Nema 23 Przekładnia planetarna 2 NM 57BL03B

Nazwa marki:	Hetai
Numer modelu:	Seria 57BL03B
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik ze skrzynią biegów

Rodzaj uzwojenia:

Gwiazda

Kąt efektu Halla:

Kąt elektryczny 120°

Klasa izolacji:

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100 MΩ Min. 500 V prądu stałego

Wytrzymałość dielektryczna:

600 V AC 1 minuta

Poziom ochrony:

IP40

Znamionowy moment tolerancji:

8 Nm

Liczba przekładni zębatych:

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

5000 sztuk / miesiąc

Podkreślić:

57BL03B Bldc Bezszczotkowy silnik prądu stałego Nema 23

Przekładnia planetarna Nema 23 57BL03B

57BL03B Przekładnia planetarna Nema 23

Opis produktu

57BL03B-040AG15 NEMA 23 niski poziom hałasu 2 N.m przekładnia planetarna silnik bezszczotkowy

Model	Temperatura otoczenia	Przełożenie	Materiał obudowy przekładni	Łożysko na wyjściu
57BL03B-039AG6	-20°C-50°C	6:1	Metalurgia proszkowa	Łożysko kulkowe
57BL03B-040AG15	-20°C-50°C	15:1	Metalurgia proszkowa	Łożysko kulkowe
57BL03B-041AG26	-20°C-50°C	26:1	Metalurgia proszkowa	Łożysko kulkowe

Specyfikacja elektryczna

		Model
Model producenta		57BL03B-040AG15
Liczba faz	Faza	3
Liczba biegunów	Bieguny	4
Rezystancja międzyfazowa	OHMY	0.8
Napięcie nominalne	VDC	24
Prędkość bez obciążenia	RPM	4000
Prąd bez obciążenia	Ampery	0.6
Prędkość znamionowa	Rpm	3000±200
Prąd znamionowy	A	0.6
Moment znamionowy	N.m	0.18
Moc znamionowa	W	57
Moment szczytowy	N.m	0.54
Stała momentu	N.m/A	0.057
Stała SEM wsteczna	V/kRPM	5.9
Długość korpusu	mm	56.5
Waga	Kg	0.56
SPECYFIKACJE SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ
Znamionowy Moment	N.m	1.9
Prędkość znamionowa	Rpm	200±10%
PRZEŁOŻENIE		15:1

*Produkty mogą być dostosowane na specjalne życzenie.

Schemat połączeń

FUNKCJA	KOLOR
+5V	CZERWONY	UL1007 26AWG
HALL A	ŻÓŁTY
HALL B	ZIELONY
HALL C	NIEBIESKI
GND	CZARNY
FAZA A	ŻÓŁTY	UL1015 22AWG
FAZA B	ZIELONY
FAZA C	NIEBIESKI

Wymiary mechaniczne

Bldc Bezszczotkowy silnik prądu stałego Nema 23 Przekładnia planetarna 2 NM 57BL03B 0

Średnica zewnętrzna 56mmMetalurgia proszkowa

Materiał obudowy	Łożysko na wyjściu	Obciążenie promieniowe (10 mm od kołnierza) N	Obciążenie osiowe wału (N)	Maksymalna siła docisku wału (N)	Luźność promieniowa wału (mm)	Luźność osiowa wału (mm)	Bicie luzu na biegu jałowym (°)
Metalurgia proszkowa	łożyska ślizgowe	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Przełożenie	Znamionowy moment dopuszczalny (Nm)	Maksymalny chwilowy moment dopuszczalny (Nm)	Sprawność%	Długość L (mm)	Waga (g)	Liczba stopni przekładni
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Wymiary mechaniczne

Bldc Bezszczotkowy silnik prądu stałego Nema 23 Przekładnia planetarna 2 NM 57BL03B 1

Przekładnie planetarne są nieco droższe w porównaniu do tradycyjnych przekładni. Gwarantują jednak wysoki zwrot z inwestycji.

Konstrukcja jest dość złożona, chociaż są wydajne i nadal łatwe w utrzymaniu.

Z tego można wywnioskować, że przekładnia planetarna ma wiele zalet.
