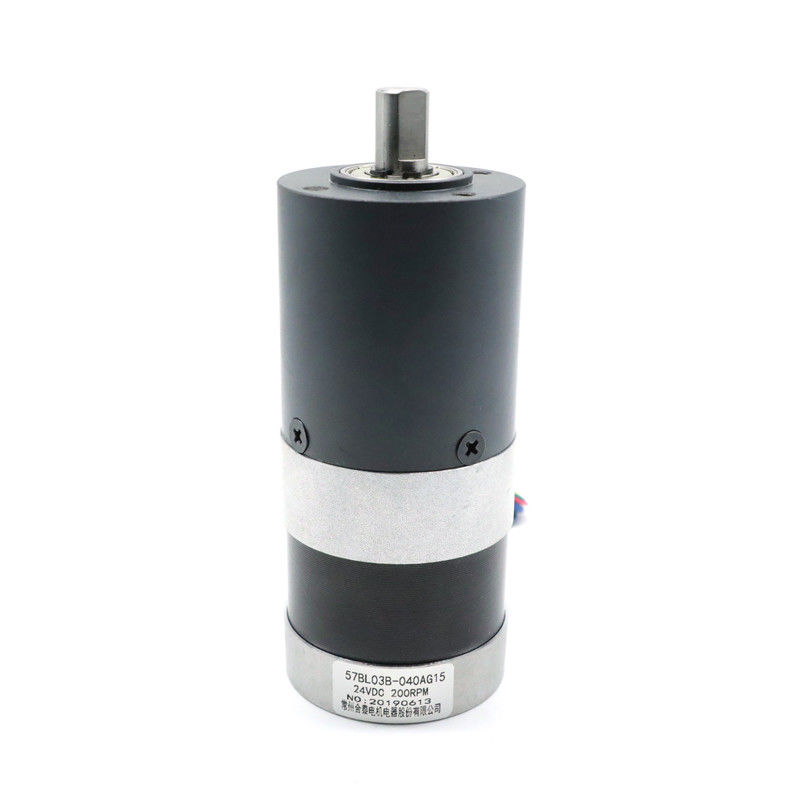

Bezszczotkowy silnik prądu stałego Bldc Nema 23 Przekładnia planetarna 2 NM 57BL03B 040AG15
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Hetai |
| Orzecznictwo | CE ROHS ISO |
| Numer modelu | 57BL03B-040AG15 |
| Minimalne zamówienie | 50 |
| Cena | USD |
| Szczegóły pakowania | Karton z wewnętrznym pudełkiem piankowym, paletą |
| Czas dostawy | 28-31 |
| Zasady płatności | L / C, D / P, T / T, Western Union, MoneyGram |
| Możliwość Supply | 5000 sztuk / miesiąc |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa produktu | Bezszczotkowy silnik skrzyni biegów | Rodzaj uzwojenia | Gwiazda |
|---|---|---|---|
| Kąt efektu Halla | 120 ° Kąt elektryczny | Klasa izolacji | b |
| Temperatura otoczenia | -20 ℃ ~ + 50 ℃ | Rezystancja izolacji | 100MΩ Min.500VC DC |
| Wytrzymałość dielektryczna | 600VAC 1 minuta | Poziom ochrony | IP40 |
| Znamionowy moment tolerancji | 8 Nm | Liczba przekładni zębatych | 2) |
| Podkreślić | 57BL03B Bldc Bezszczotkowy silnik prądu stałego Nema 23,Przekładnia planetarna Nema 23 57BL03B,57BL03B Przekładnia planetarna Nema 23 |
||
opis produktu
57BL03B-040AG15 NEMA 23 niski poziom hałasu Silnik przekładni planetarnej 2 Nm bezszczotkowy
| Model | Temperatura otoczenia | Współczynnik redukcji | Materiał obudowy skrzyni biegów | Łożysko na wyjściu |
| 57BL03B-039AG6 | -20 ℃ -50 ℃ | 6:1 | Metalurgia proszków | Łożysko kulkowe |
| 57BL03B-040AG15 | -20 ℃ -50 ℃ | 15:1 | Metalurgia proszków | Łożysko kulkowe |
| 57BL03B-041AG26 | -20 ℃ -50 ℃ | 26:1 | Metalurgia proszków | Łożysko kulkowe |
Specyfikacja elektryczna
| Model | ||
| Model produkcji | 57BL03B-040AG15 | |
| Liczba faz | Faza | 3 |
| Liczba słupów | Polacy | 4 |
| Rezystancja linii do linii | OHMS | 0,8 |
| Napięcie nominalne | VDC | 24 |
| Prędkość bez obciążenia | RPM | 4000 |
| Brak prądu obciążenia | Ampery | 0,6 |
| Prędkość znamionowa | obr/min | 3000±200 |
| Prąd znamionowy | ZA | 0,6 |
| Znamionowy moment obrotowy | Nm | 0,18 |
| Moc znamionowa | W | 57 |
| Szczytowy moment obrotowy | Nm | 0,54 |
| Stała momentu obrotowego | Nm/A | 0,057 |
| Powrót stała EMF | V/kRPM | 5,9 |
| Wzrost | mm | 56,5 |
| Waga | Kg | 0,56 |
| SPECYFIKACJA SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ | ||
| Oceniono Moment obrotowy | Nm | 1,9 |
| Prędkość znamionowa | obr/min | 200±10% |
| STOSUNEK | 15:1 | |
*Produkty można dostosować na specjalne życzenie.
Schemat połączeń
| FUNKCJONOWAĆ | KOLOR | |
| +5V | CZERWONY | UL1007 26AWG |
| HALA A | ŻÓŁTY | |
| HALLB | ZIELONY | |
| SALA | NIEBIESKI | |
| GND | CZARNY | |
| FAZA A | ŻÓŁTY | UL1015 22AWG |
| FAZA B | ZIELONY | |
| FAZA C | NIEBIESKI |
Wymiar mechaniczny
Średnica zewnętrzna 56mm Metalurgia proszków
| Materiał obudowy | Łożysko na wyjściu | Obciążenie promieniowe (10 mm od kołnierza) N | Obciążenie osiowe wału (N) | Maks. siła docisku wału (N) | Luz promieniowy wału (mm) | Luz wału (mm) | Luz bez obciążenia (°) |
| Metalurgia proszków | łożyska tulejowe | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
| Współczynnik redukcji | Znamionowy moment tolerancji (Nm) | Maksymalny moment tolerancji chwilowej (Nm) | Wydajność% |
Długość L (mm) |
Waga (g) | Liczba przekładni |
| 1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Wymiar mechaniczny
Przekładnie planetarne są nieco droższe w porównaniu z przekładniami tradycyjnymi.Gwarantują jednak wysoki zwrot z inwestycji.
Konstrukcja jest dość skomplikowana, ale są wydajne i łatwe w utrzymaniu.
Z tego widać, że przekładnia planetarna ma wiele zalet.
