Redukcja przekładni planetarnej 42 mm Nema 17 700 obr / min 0,12 nm 42bly01a 002ag5

Redukcja przekładni planetarnej 42 mm Nema 17 700 obr / min 0,12 nm 42bly01a 002ag5

Nazwa marki:	Hetai
Numer modelu:	42BLY01A
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik ze skrzynią biegów

Rodzaj uzwojenia:

Gwiazda

Kąt efektu Halla:

Kąt elektryczny 120°

Klasa izolacji:

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100 MΩ Min. 500 V prądu stałego

Wytrzymałość dielektryczna:

600 V AC 1 minuta

Liczba faz:

Luz na biegu jałowym (°):

Poziom ochrony:

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

5000 sztuk / miesiąc

Podkreślić:

przekładnia redukcyjna nema 17 42bly01a

przekładnia nema 17 42bly01a 002ag5

nema 17 ze skrzynią biegów 42bly01a 002ag5

Opis produktu

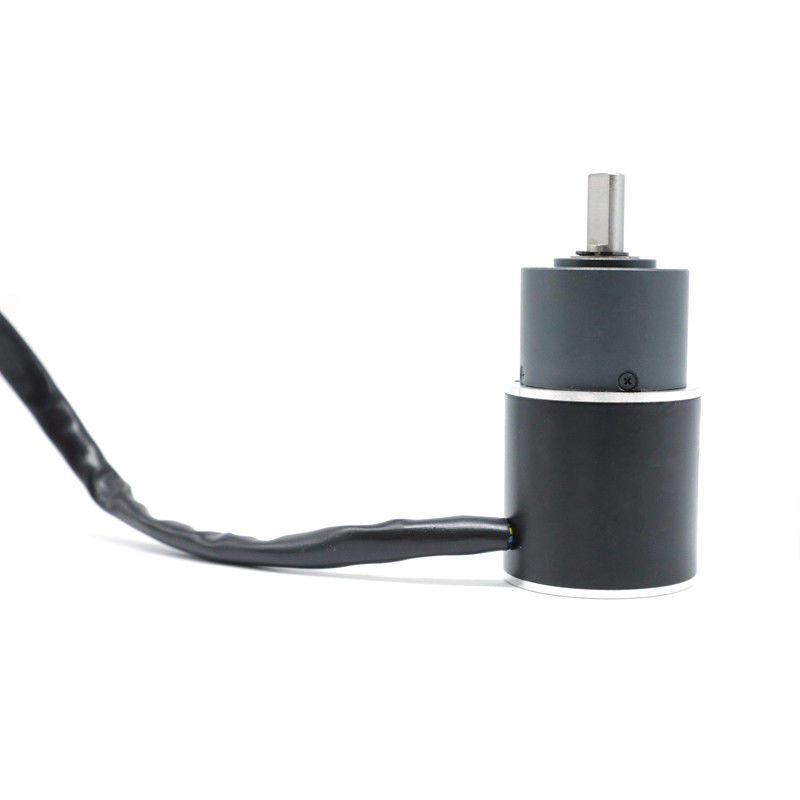

42BLY01A-002AG5 NEMA 17 bezpędzelny silnik z planetarną skrzynią biegów 700 obr./min

silnik 42BLY01A z36 mm skrzynia biegów planetarnych, całkowity moment wyjściowy wynosi 0,16 Nm, prędkość 700 obrotów na minutę i 12 W. Jeśli potrzebujesz większego momentu obrotowego, możesz wybrać wyższy współczynnik redukcji.Można wybrać spośród 3 poziomów redukcji stosunku, który nazywamy również liczbą biegów. stosunek pierwszego etapu składa się z 1/4 i 1/5. drugi etap ma stosunki 1/16, 1/20, 1/25.1/117Wyższy współczynnik redukcji spowoduje niższą prędkość i większy moment obrotowy.

Specyfikacja elektryczna

Część silnika
Model wytwarzania		42BLY01A-002AG5
Liczba faz	Faza	3
Liczba Polaków	Polacy	4
Odporność linii do linii	OHMS	5
Nomienna napięcie	VDC	24
Brak prędkości ładowania	RPM	4800
Brak prądu obciążenia	Ampery	0.25
Prędkość nominalna	Obroty / min	3500±200
Prędkość obrotowa	N.m	0.04
Najwyższy moment obrotowy	N.m	0.12
Stała momentu obrotowego	N.m/A	0.043
Wsteczna stała PEM	V/kRPM	4.4
Długość ciała	mm	42
Waga	Kilogramowo	0.3
Specyfikacje wyposażenia planetarnego
RatedMoment obrotowy	N.m	0.16
Prędkość nominalna	Obroty / min	700±10%
Moc nominalna	W	12
Wskaźnik		5:1

*Produkty mogą być dostosowywane na specjalne żądanie.

Diagram okablowania

Funkcja	Wymagania
+5V	Czerwony	UL1007 26AWG
Sala A	Żółty
HALLB	GREEN
HALLC	Niebieski
GND	Czarne
Etap A	Żółty	UL3265 22AWG
Etap B	GREEN
Etap C	Niebieski

Wymiar mechaniczny

Redukcja przekładni planetarnej 42 mm Nema 17 700 obr / min 0,12 nm 42bly01a 002ag5 0

Specyfikacja elektryczna części skrzynki biegów:

36 mm Metallurgia proszkowa

Materiał obudowy	łożyska przy wyjściu	Obciążenie promieniowe ((10 mm od bramy) N	Obciążenie osiowe wału ((N)	Siła tłoczenia na wał maksymalna ((N)	Radiała rozruchu wału ((mm)	Odtwarzanie pędu wału ((mm)	Odpowiedź w stanie braku obciążenia (°)
Metallurgia proszkowa	łożyska rękawów	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Współczynnik redukcji	Nominalne dopuszczalne moment obrotowy (Nm)	Maksymalny moment tolerancji momentu obrotowego (Nm)	Efektywność w %	Długość w mm	Waga ((g)	Liczba pociągów biegów
1/4	0.3	1.0	81%	24.8	145	1
1/5
Wspaniałe życie, 1/16	1.2	3.5	72%	32.4	173	2
1 / 20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Przetłoczenie

Zestaw skrzyni biegów
