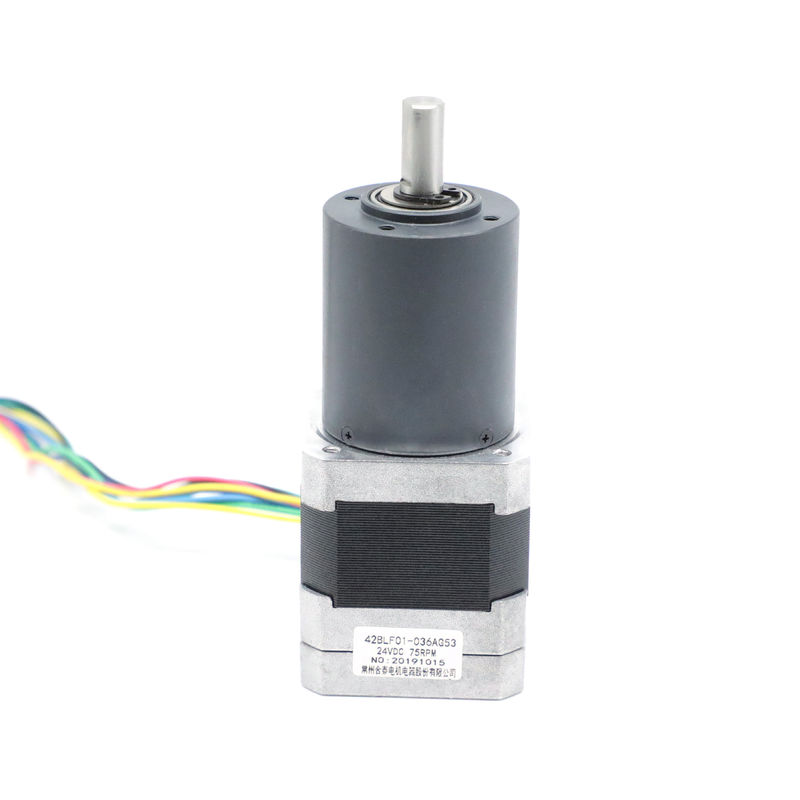

Silnik bezszczotkowy NEMA 17 z mikro przekładnią i reduktorem prędkości 75 obr./min

Silnik bezszczotkowy NEMA 17 z mikro przekładnią i reduktorem prędkości 75 obr./min

Nazwa marki:	Hetai
Numer modelu:	Seria 42BLF01
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik ze skrzynią biegów

Rodzaj uzwojenia:

Gwiazda

Kąt efektu Halla:

Kąt elektryczny 120°

Klasa izolacji:

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100 MΩ Min. 500 V prądu stałego

Wytrzymałość dielektryczna:

600 V AC 1 minuta

Prędkość znamionowa:

75±10% obr./min

Znamionowy moment obrotowy:

2,17 NM

Poziom ochrony:

IP40

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

5000 sztuk / miesiąc

Podkreślić:

Bezszczotkowy silnik z przekładnią planetarną

silnik bezszczotkowy z mikro przekładnią NEMA 17

bezszczotkowy silnik z przekładnią planetarną prądu stałego

Opis produktu

NEMA 17 mikro silnik bezszczotkowy prądu stałego z reduktorem prędkości skrzynki biegów do metalurgii proszkowej 75 obr./min

Model	Temperatura otoczenia	Wskaźnik redukcji	Materiał obudowy skrzynki biegów	łożyska przy wyjściu	napięcie ((V)	Moc ((W)	Prędkość (rpm)
42BLF01-023AG13	-20°C-50°C	13:1	Metallurgia proszkowa	łożyska kulkowe	24	19	308
42BLF01-027AG16	-20°C-50°C	16:1	Metallurgia proszkowa	łożyska kulkowe	24	19	250
42BLF01-035AG25	-20°C-50°C	25:1	Metallurgia proszkowa	łożyska kulkowe	24	17	160
42BLF01-036AG53	-20°C-50°C	53:1	Metallurgia proszkowa	łożyska kulkowe	24	17	75

Zastosowania do skrzyni biegów planetarnych

Oprócz zastosowań w przekładniach pojazdów, skrzynki biegów planetarnych są stosowane w różnych gałęziach przemysłu do różnych zastosowań.Oferują wysoką precyzję i wysoki współczynnik momentu obrotowego do objętości, co sprawia, że są one odpowiednie do zastosowań, które obejmują; zwiększenie momentu obrotowego, zmniejszenie prędkości, precyzyjne pozycjonowanie i sterowanie maszynami odtwarzalnymi.

Specyfikacja elektryczna:

		Model
Model wytwarzania		42BLF01-036AG53
Liczba faz	Faza	3
Liczba Polaków	Polacy	8
Odporność linii do linii	OHMS	2.2
Nomienna napięcie	VDC	24
Brak prędkości ładowania	RPM	5000±10%
Brak prądu obciążenia	Ampery	0.5
Prędkość nominalna	Obroty / min	4000±10%
Prąd nominalny	A	0.5
Prędkość obrotowa	N.m	0.063
Moc nominalna	W	26
Najwyższy moment obrotowy	N.m	0.063
Prąd szczytowy	Ampery	0.5
Stała momentu obrotowego	N.m/A	0.046
Wsteczna stała PEM	V/kRPM	4.8
Długość ciała	mm	47
Waga	Kilogramowo	0.30
Specyfikacje silnika z przekładnią planetarną
RatedMoment obrotowy	N.m	2.17
Prędkość nominalna	Obroty / min	75±10%
Wskaźnik		53:1

*Produkty mogą być dostosowywane na specjalne żądanie.

Diagram okablowania

Funkcja	Wymagania
+5V	Czerwony	UL1007 26AWG
Sala A	Żółty
HALLB	GREEN
HALLC	Niebieski
GND	Czarne
Etap A	Żółty	UL3265 22AWG
Etap B	GREEN
Etap C	Niebieski

Wymiar mechaniczny

Silnik bezszczotkowy NEMA 17 z mikro przekładnią i reduktorem prędkości 75 obr./min 0

36 mm Metallurgia proszkowa

Materiał obudowy	łożyska przy wyjściu	Obciążenie promieniowe ((10 mm od bramy) N	Obciążenie osiowe wału ((N)	Siła tłoczenia na wał maksymalna ((N)	Radiała rozruchu wału ((mm)	Odtwarzanie pędu wału ((mm)	Odpowiedź w stanie braku obciążenia (°)
Metallurgia proszkowa	łożyska rękawów	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Współczynnik redukcji	Nominalne dopuszczalne moment obrotowy (Nm)	Maksymalny moment tolerancji momentu obrotowego (Nm)	Efektywność w %	Długość w mm	Waga ((g)	Liczba pociągów biegów
1/4	0.3	1.0	81%	24.8	145	1
1/5
Wspaniałe życie, 1/16	1.2	3.5	72%	32.4	173	2
1 / 20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Zastosowania obejmujące:

Napędy kołowe

Napędy torów

Przenośniki

Napędy z przeciągów

Silniki dźwigowe

Mieszanie

Napędy wiórowe

Pompy

Wtryskiwacze z cewkami

Przesyłki wiertnicze i wiertarki

Napędy głowicy cięcia
