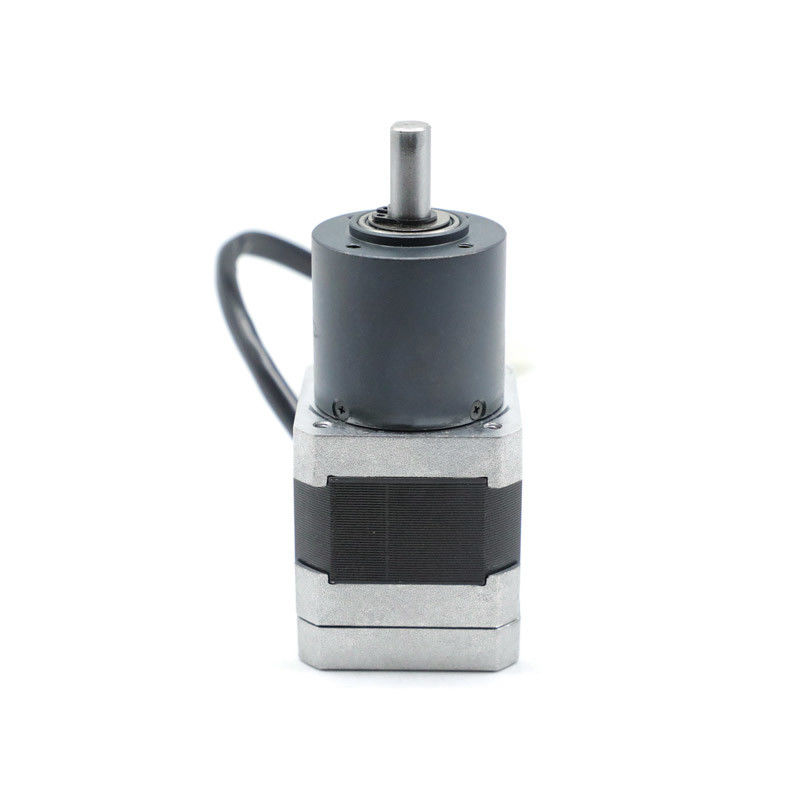

Silnik z redukcją biegów DC 24v NEMA 17 Silnik bezszczotkowy 36 mm

Silnik z redukcją biegów DC 24v NEMA 17 Silnik bezszczotkowy 36 mm

Nazwa marki:	Hetai
Numer modelu:	Seria 42BLF01
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik ze skrzynią biegów

Rodzaj uzwojenia:

Gwiazda

Kąt efektu Halla:

Kąt elektryczny 120°

Klasa izolacji:

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100 MΩ Min. 500 V prądu stałego

Wytrzymałość dielektryczna:

600 V AC 1 minuta

Poziom ochrony:

IP40

Znamionowy moment obrotowy:

0,66 N.M

Współczynnik redukcji:

1/13

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

5000 sztuk / miesiąc

Podkreślić:

24-woltowy silnik redukcyjny prądu stałego

nema 17 24vdc 36mm

silnik bezszczotkowy NEMA 17 36mm

Opis produktu

42BLF01-023AG13 dc mikro silnik bezszczotkowy przekładnia redukcyjna 36mm

Model	Przełożenie	Materiał obudowy przekładni	Łożysko na wyjściu	Napięcie (V)	Moc (W)	Prędkość (RPM)
42BLF01-023AG13	13:1	Metalurgia proszkowa	Łożysko kulkowe	24	19	308
42BLF01-027AG16	16:1	Metalurgia proszkowa	Łożysko kulkowe	24	19	250
42BLF01-035AG25	25:1	Metalurgia proszkowa	Łożysko kulkowe	24	17	160
42BLF01-036AG53	53:1	Metalurgia proszkowa	Łożysko kulkowe	24	17	75

Specyfikacja elektryczna:

		Model
Model producenta		42BLF01-023AG13
Liczba faz	Faza	3
Liczba biegunów	Bieguny	8
Rezystancja międzyfazowa	OHM	2.2
Napięcie nominalne	VDC	24
Prędkość bez obciążenia	RPM	5000±10%
Prąd bez obciążenia	Ampery	0.5
Prędkość znamionowa	Rpm	4000±10%
Prąd znamionowy	A	0.5
Moment znamionowy	N.m	0.063
Moc znamionowa	W	25
Moment szczytowy	N.m	0.189
Prąd szczytowy	Ampery	1.5
Stała momentu	N.m/A	0.042
Stała SEM	V/kRPM	4.4
Długość korpusu	mm	47
Waga	Kg	0.30
SPECYFIKACJA SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ
Moment znamionowy	N.m	0.66
Prędkość znamionowa	Rpm	307
PRZEŁOŻENIE		13:1

*Produkty mogą być dostosowane na specjalne życzenie.

Schemat połączeń

FUNKCJA	KOLOR
+5V	CZERWONY	UL1007 26AWG
HALL A	ŻÓŁTY
HALL B	ZIELONY
HALL C	NIEBIESKI
GND	CZARNY
FAZA A	ŻÓŁTY	UL3265 22AWG
FAZA B	ZIELONY
FAZA C	NIEBIESKI

Wymiar mechaniczny

Silnik z redukcją biegów DC 24v NEMA 17 Silnik bezszczotkowy 36 mm 0

36mm Metalurgia proszkowa

Materiał obudowy	Łożysko na wyjściu	Obciążenie promieniowe (10mm od kołnierza) N	Obciążenie osiowe wału (N)	Maks. siła docisku wału (N)	Luzy promieniowe wału (mm)	Luzy osiowe wału (mm)	Luz międzyzębny przy braku obciążenia (°)
Metalurgia proszkowa	łożyska ślizgowe	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Przełożenie	Znamionowy moment dopuszczalny (Nm)	Maks. chwilowy moment dopuszczalny (Nm)	Sprawność%	Długość (mm)	Waga (g)	Liczba stopni przekładni
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Przekładnie planetarne zapewniają elastyczny i niezawodny system przenoszenia mocy

Przekładnie te oferują szeroki zakres mocy i przełożeń, co czyni je idealnym wyborem dla większości zastosowań w wielu branżach.

Nitowanie dzielone

Silnik z redukcją biegów DC 24v NEMA 17 Silnik bezszczotkowy 36 mm 1
