Mały silnik bezszczotkowy do skrzyni biegów NEMA 14 24v 36mm 2 Nm

Mały silnik bezszczotkowy do skrzyni biegów NEMA 14 24v 36mm 2 Nm

Nazwa marki:	Hetai
Numer modelu:	Seria 36BLY01E
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik ze skrzynią biegów

Rodzaj uzwojenia:

Gwiazda

Kąt efektu Halla:

Kąt elektryczny 120°

Klasa izolacji:

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100 MΩ Min. 500 V prądu stałego

Wytrzymałość dielektryczna:

600 V AC 1 minuta

Poziom ochrony:

IP40

Współczynnik redukcji:

1: 94

Znamionowy moment tolerancji:

2,5 Nm

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

5000 sztuk / miesiąc

Podkreślić:

NEMA 14 24v

nema 14 36mm

przekładnia planetarna do silnika bezszczotkowego

Opis produktu

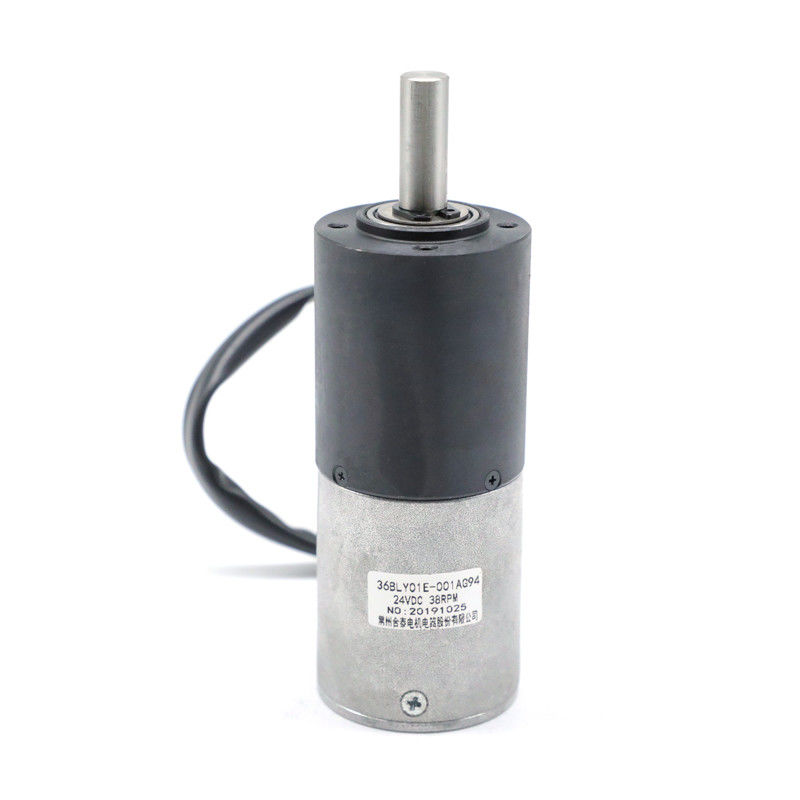

36BLY01E-001AG94 NEMA 14 przekładnia planetarna silnik mały rozmiar 2 Nm wysoka wydajność

36BLY01E-001AG94 wykorzystuje przekładnię z metalurgii proszków. Moment obrotowy silnika 36BLY01E wynosi 0,03 Nm, zainstalowany z przekładnią o przełożeniu redukcji 1:94, moment obrotowy może osiągnąć 2 Nm. Tymczasem prędkość 3500 obr./min jest redukowana do 38 obr./min. Może również pasować do innych przełożeń redukcji:Stopień 1

1/4, 1/5

Stopień 2

1/16, 1/20, 1/25

Stopień 3

1/53, 1/62, 1/76, 1/94, 1/117

Przewiń w dół, aby zobaczyć więcej szczegółów na temat przekładni

Specyfikacja elektryczna:

Model

		Model producenta
36BLY01E-001AG94		Liczba faz
Faza	3	1/62
Bieguny	4	Rezystancja międzyfazowa
OHMY	6.4	Napięcie nominalne
VDC	24	Prędkość bez obciążenia
RPM	4800	Prąd bez obciążenia
Ampery	0.32	Moment obrotowy znamionowy
Rpm	38	Prąd znamionowy
A	0.32	Moment obrotowy znamionowy
N.m	2	Moc znamionowa
W	11	Moment szczytowy
N.m	2	Stała momentu obrotowego
N.m/A	0.015	Stała SEM
V/kRPM	1.6	Długość korpusu
mm	42	Waga
Kg	0.16	SPECYFIKACJA SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ
Znamionowy
Moment obrotowyN.m	2	1/20
Rpm	38	PRZEŁOŻENIE
94:1		*Produkty mogą być dostosowane na specjalne życzenie.

Schemat połączeń

FUNKCJA

KOLOR	+5V
CZERWONY	UL1332 26AWG	HALL A
NIEBIESKI	HALL B
ZIELONY	HALL C
BIAŁY	GND
CZARNY	FAZA A
BRĄZOWY	FAZA B
ŻÓŁTY	FAZA C
POMARAŃCZOWY	Wymiary mechaniczne

SPECYFIKACJA ELEKTRYCZNA CZĘŚCI PRZEKŁADNI:

Mały silnik bezszczotkowy do skrzyni biegów NEMA 14 24v 36mm 2 Nm 0

36mm

Metalurgia proszków łożyska ślizgowe

Łożysko na wyjściu	Obciążenie promieniowe (10 mm od kołnierza) N	Obciążenie osiowe wału (N)	Maksymalna siła docisku wału (N)	Luzy promieniowe wału (mm)	Luzy osiowe wału (mm)	Luz na biegu jałowym (°)	Metalurgia proszków
łożyska ślizgowe	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5	Przełożenie redukcji

Znamionowy moment obrotowy (Nm)	Maksymalny chwilowy moment obrotowy (Nm)	Sprawność%	Długość (mm)	Waga (g)	Liczba stopni przekładni	1/4
0.3	1.0	81%	24.8	145	1	1/5
1/16
1.2	3.5	72%	32.4	173	2	1/20
1/25
1/53
2.5	7.5	65%	41.9	213	3	1/62
1/76
1/94
1/117
Jak działa przekładnia planetarna?

Ustawienie kół zębatych można porównać do naszego Układu Słonecznego, gdzie planety krążą wokół słońca, stąd nazwa „Przekładnia Planetarna”.

W środku przekładni planetarnej znajduje się koło zębate „słońce” – znane również jako koło centralne. Jest to często koło wejściowe. Na zewnątrz znajdują się 2 lub więcej kół zębatych „planet” – lub kół zewnętrznych. Otaczające koła planetarne znajduje się koło pierścieniowe, które utrzymuje całość. Koła planetarne są połączone za pomocą jarzma, które z kolei jest połączone z wałem wyjściowym.

Mały silnik bezszczotkowy do skrzyni biegów NEMA 14 24v 36mm 2 Nm 1
