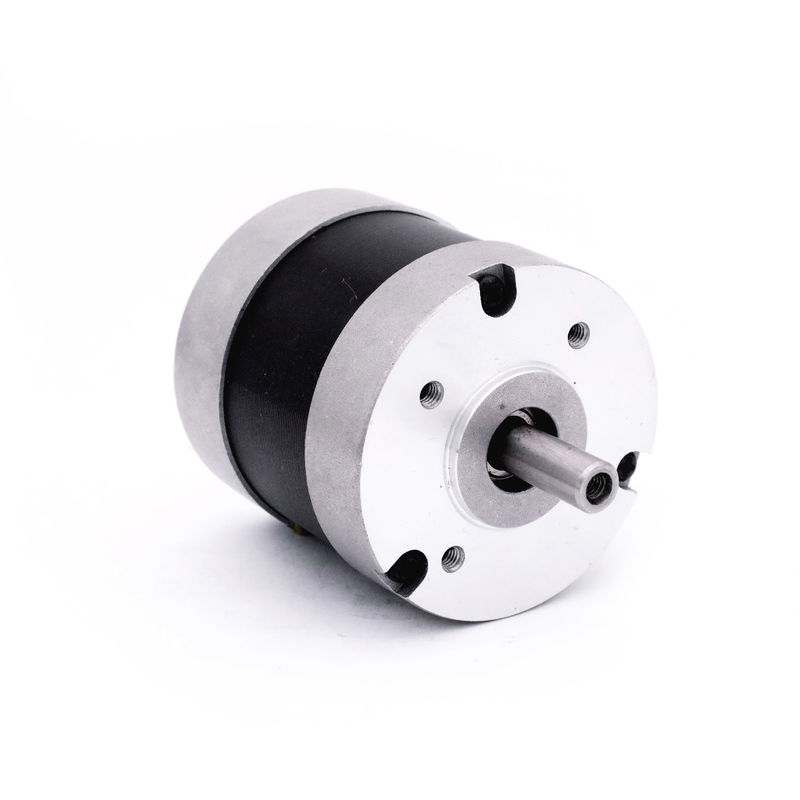

57mm 24v 4-biegunowy silnik Micro Bldc 2500 obr / min 138W 1,32NM

57mm 24v 4-biegunowy silnik Micro Bldc 2500 obr / min 138W 1,32NM

Nazwa marki:	HeTai
Numer modelu:	57BL
MOQ:	50
Cena £:	USD
Czas dostawy:	25 dni
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Bezszczotkowy silnik prądu stałego

Rodzaj uzwojenia:

Gwiazda

Kąt efektu Halla:

Kąt elektryczny 120°

Klasa izolacji:

poziom IP:

Rezystancja izolacji:

100 MΩ Min. 500 V prądu stałego

Wytrzymałość dielektryczna:

600 V AC 1 minuta

Temperatura otoczenia:

-20℃~+50℃

Maksymalna siła promieniowa:

75N (10mm od przedniego kołnierza)

Maksymalna siła osiowa:

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

10000 sztuk / miesiąc

Podkreślić:

Silnik Micro Bldc 2500 obr./min 57 mm 1

32 NM

4-biegunowy silnik Micro Bldc 1

Opis produktu

57BL 138W micro 1.32NM CE ROHS ISO dostosowanie silnika bldc bezszczotkowy

Seria 57BL to typ silnika BLDC o cylindrycznym korpusie.Prędkość wynosi od 2500 obr./min do 3000 obr./min, a znamionowy moment obrotowy wynosi od 0,057 do 0,44 NM.

Nazwa produktu	Bezszczotkowy silnik prądu stałego	Rodzaj uzwojenia	Gwiazda
Kąt efektu Halla	Kąt elektryczny 120°	Klasa izolacji	B
Poziom IP	IP40	Rezystancja izolacji	100 MΩ Min. 500 V prądu stałego
Wytrzymałość dielektryczna	600 V AC 1 minuta	Temperatura otoczenia	-20℃~+50℃
Maksymalna siła promieniowa	75N (10 mm od przedniego kołnierza)	Maksymalna siła osiowa	15N

Specyfikacja elektryczna:

		Model	Model	Model	Model	Model	Model
Specyfikacja	Jednostka	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Liczba faz	Faza	3	3	3	3	3	3
Liczba słupów	Polacy	4	4	4	4	4	4
Napięcie znamionowe	VDC	24	24	24	24	24	24
Prędkość znamionowa	obr./min	2500	3000	3000	3000	3000	3000
Prąd znamionowy	A	0,77	1,87	3.17	3,67	5.33	7.00
Znamionowy moment obrotowy	Nm	0,057	0,11	0,18	0,22	0,33	0,44
Moc znamionowa	W	15	34,5	56	69	104	138
Maksymalny moment obrotowy	Nm	0,17	0,33	0,54	0,66	0,99	1.32
Prąd szczytowy	Ampery	2.3	5.6	9.5	11	16	21
Stała momentu obrotowego	Nm/A	0,074	0,059	0,057	0,060	0,062	0,063
Stała EMF wsteczna	V/kRPM	7,75	6.2	5.9	6.3	6.5	6.6
Wzrost	mm	41,5	46,5	56,5	66,5	86,5	106,5
Waga	Kg	0,35	0,44	0,56	0,67	0,95	1.18

*Produkty mogą pasować do skrzyni biegów 42,52,56

*Produkty można dostosować na specjalne życzenie.

Schemat połączeń

FUNKCJONOWAĆ	KOLOR
+5V	CZERWONY	UL1007 26AWG
SALA A	ŻÓŁTY
HALLB	ZIELONY
HALC	NIEBIESKI
GND	CZARNY
FAZA A	ŻÓŁTY	UL1015 20AWG
FAZA B	ZIELONY
FAZA C	NIEBIESKI

Wymiar mechaniczny

57mm 24v 4-biegunowy silnik Micro Bldc 2500 obr / min 138W 1,32NM 0

Opierając się na tych wszystkich zaletach, nasza firma specjalizuje się w produkcji hybrydowych silników krokowych, silników bezszczotkowych prądu stałego, serwomotorów, silników przekładniowych i tak dalej.Produkty są stosowane w robotach, maszynach pakujących, maszynach tekstylnych, instrumentach medycznych, maszynach drukarskich, inteligentnych urządzeniach logistycznych ... Hetai wysyła również swoje produkty do USA, Europy, Azji Południowo-Wschodniej i całych Chin.

57mm 24v 4-biegunowy silnik Micro Bldc 2500 obr / min 138W 1,32NM 1

Silnik BLDC wykorzystuje zalety silników AC, DC i Universal i łączy je w jedną jednostkę.Charakteryzuje się długą żywotnością, niskimi wymaganiami konserwacyjnymi, cichą pracą i możliwością zmiennej prędkości silnika prądu przemiennego;wysoki moment rozruchowy i liniowa krzywa prędkości i momentu obrotowego silnika prądu stałego;i podobnie jak silniki AC i DC, dobrze współpracuje ze skrzyniami biegów.Bezszczotkowe silniki prądu stałego mają wysoką gęstość mocy, ustępującą tylko silnikowi uniwersalnemu, i mają najlepszą ocenę sprawności od 65 do 80%.
