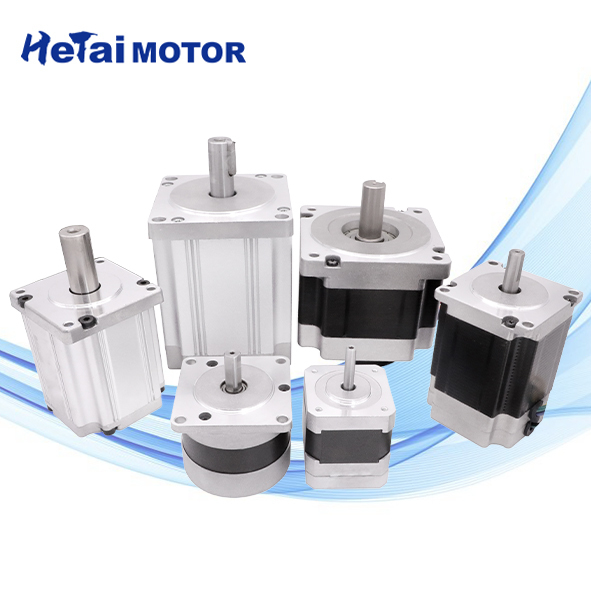

Bezszczotkowy silnik prądu stałego
Created with Pixso. Model: 22mm~110mm,Moc silnika: 5W~2000W,Prędkość: 300rpm~10000rpm

Model: 22mm~110mm,Moc silnika: 5W~2000W,Prędkość: 300rpm~10000rpm

Nazwa marki: Hetai
MOQ: 50
Cena £: USD
Czas dostawy: 28-31
Warunki płatności: L / C, D / P, T / T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE ROHS ISO
Product Name:
Brushless DC Motor
Winding Type:
Star
Hall effect angle:
120° Electrical angle
Insulation Class:
B
MMax Axial Force:
10N
Max Radial Force:
75N (10mm from front flange)
Ambient Temperature:
-20℃~+50℃
Insulation Resistance:
100MΩ Min.500VC DC
Szczegóły pakowania:
Karton z wewnętrznym pudełkiem piankowym, paletą
Możliwość Supply:
1000 sztuk / miesiąc
Podkreślić:

nema 14 36mm 2

,

5nm

,

bezszczotkowy silnik elektryczny kosiarka

Opis produktu


36BL wysoki moment obrotowy NEMA 14 bezszczotkowy silnik przekładniowy DC do kosiarki



Model Współczynnik redukcji Średnica skrzyni biegów Napięcie (V) Moc (W) Prędkość (RPM) Znamionowy moment obrotowy (Nm) Znamionowy moment tolerancji (Nm)
36BLY 01A-001AG76 76:1 36mm 24 15 94 1,5 2,5
36BLY01E-001AG94 94:1 36mm 24 8 38 2 2,5



W przypadku serii 36BLY jest lekki i zajmuje mało miejsca, a także ma wysoki moment obrotowy.



Specyfikacja elektryczna CZĘŚĆ SILNIKA:



    Model
Specyfikacja Jednostka 36BLY01
Liczba faz Faza 3
Liczba słupów Polacy 4
Napięcie znamionowe VDC 24
Prędkość znamionowa obr/min 8900
Znamionowy moment obrotowy Nm 0,03
Szczytowy moment obrotowy mN.m 0,09
Prąd bez obciążenia Ampery 0,5
Stała momentu obrotowego Nm/A 0,015
Wzrost mm 42
Waga Kg 0,16



Specyfikacja elektryczna skrzyni biegów 36 mm:
Współczynnik redukcji 5 16 10 25 53 62 76 94 117
Liczba przekładni 1 2 3
Wydajność transmisji 81% 72% 65%
Znamionowy moment tolerancji 0,3Nm 1,2 Nm 2,5 Nm
Maksymalny moment tolerancji chwilowej 1 Nm 3,5 Nm 7,5 Nm
długość (mm) 24,8 32,4 41,9
Waga (g) 145 173 213
Maksymalne obciążenie promieniowe (kołnierz 10 mm) ≤120N
Maksymalne obciążenie osiowe wału ≤80N

Materiał obudowy

Metalurgia proszków

Łożysko na wyjściu

łożyska tulejowe

Maks. siła wciskania wału

≤500N

Luz promieniowy wału(mm)

≤0,03

Luz wzdłużny wału(mm)

≤0,1

Luz bez obciążenia (°)

≤1,5



*** Uwaga: produkty można dostosować na żądanie.Skontaktuj się z nami, aby uzyskać więcej informacji.

Model: 22mm~110mm,Moc silnika: 5W~2000W,Prędkość: 300rpm~10000rpm 0



Specyfikacja elektryczna:

SPECYFIKACJA SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ
Znamionowy moment obrotowy Nm 1,5
Prędkość znamionowa obr/min 94
STOSUNEK   76:1

*Produkty można dostosować na specjalne życzenie.



Schemat połączeń



FUNKCJONOWAĆ KOLOR
+5V CZERWONY UL1330 26AWG




HALA A NIEBIESKI
HALA B ZIELONY
HALA C BIAŁY
GND CZARNY
FAZA A CZERWONY UL1330 22AWG


FAZA B ŻÓŁTY
FAZA C CZARNY


Sposób nakładania produktu

Model: 22mm~110mm,Moc silnika: 5W~2000W,Prędkość: 300rpm~10000rpm 1



ZALETA planetarnego silnika skrzyni biegów:

1. Przekładnia planetarna gwarantuje elastyczny i niezawodny system przenoszenia mocy

2. Szeroki współczynnik prędkości z długą żywotnością

3. Unikalna konstrukcja zapewniająca wysoką gęstość mocy

4. Wysoka dokładność

Przekładnie planetarne są zaprojektowane z myślą o wysokim udziale energii wejściowej, która pomaga płynnie łączyć inne układy przekładni.



FAQ



1. Czy jesteś fabryką?

Tak, jesteśmy fabryką.Nasza marka Hetai jest znanym producentem mikrosilników od ponad 20 lat w
Chiny.Główne produkty, w tym hybrydowy silnik krokowy, bezszczotkowy silnik prądu stałego, silnik serwo i przekładnia planetarna.

2. Czy mogę przetestować próbkę?
Tak, pobierane są próbki i fracht.

3. Czy mogę otrzymać spersonalizowany produkt?
Oczywiście wszystkie produkty można dostosować na specjalne życzenie.

4. Jak wysyłasz towar?
Zwykle wysyłamy towary ekspresowo (DHL / UPS / FEDEX / TNT), drogą morską i lotniczą, akceptujemy również spedytora.

5. Jakie są warunki płatności?
T/T (przelew bankowy), Paypal (0,5% opłaty paypal), akceptacja zlecenia ubezpieczenia ALIBABA

6. Czy to Twoja ostateczna cena?Czy mogę otrzymać zniżkę?
Nasza cena jest ceną fabryczną.Jeśli masz dużą ilość, możemy negocjować rabat.

7. Jaka jest gwarancja na twoje produkty?
Nasza gwarancja wynosi jeden rok.Jeśli w tym okresie wystąpią jakiekolwiek problemy z jakością po naszej stronie, przejmiemy koszty wysyłki i wymiany.Należy pamiętać, że uszkodzenia spowodowane niewłaściwym użytkowaniem produktu nie są objęte gwarancją.
