Silnik krokowy skrzyni biegów
Created with Pixso. Silnik krokowy 20 kg cm z przekładnią planetarną

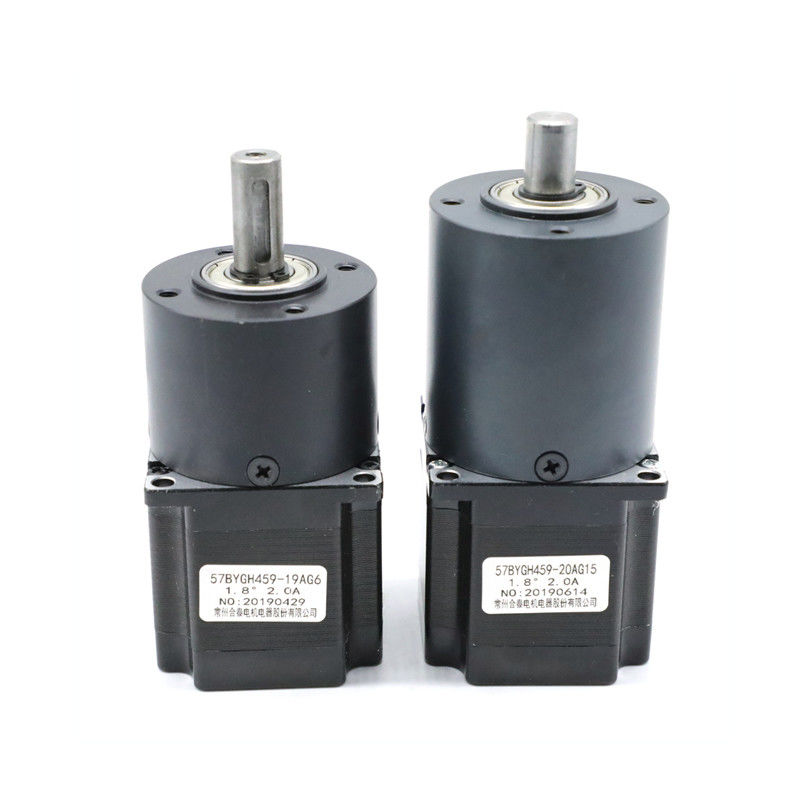

Silnik krokowy 20 kg cm z przekładnią planetarną

Nazwa marki: HeTai
Numer modelu: 57BYGH
MOQ: 50
Cena £: USD
Czas dostawy: 25 dni
Warunki płatności: L / C, D / P, T / T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE ROHS ISO
Nazwa produktu:
Silnik z przekładnią stopniową
Materiał skrzyni biegów:
Metalurgia proszków, stop cynku, inżynieria tworzyw sztucznych
Maksymalny współczynnik redukcji:
1: 216
Dokładność kroku:
± 5%
Wzrost temperatury:
80 ℃ Maks
Rezystancja izolacji:
100MΩ Min.500VC DC
Temperatura otoczenia:
-20 ℃ ~ + 50 ℃
Wytrzymałość dielektryczna:
500VAC 1 minuta
Maksymalna siła promieniowa:
75N (20 mm od przedniego kołnierza)
Maksymalna siła osiowa:
15 N.
Szczegóły pakowania:
Karton z wewnętrznym pudełkiem piankowym, paletą
Możliwość Supply:
10000 sztuk / miesiąc
Podkreślić:

Silnik krokowy z przekładnią planetarną

,

silnik krokowy 20 kg cm

,

silnik krokowy 20 kg cm

Opis produktu

57BYGH pasuje do wielu opcji z metalurgią proszków i przekładnią planetarną ze stopu cynku



W przypadku silników serii 57BYGH można dopasować do przekładni planetarnej42,52,56,63mm.

Stop cynku i tworzywa konstrukcyjne są bardziej opłacalne w porównaniu z metalurgią proszków



42mm

Metalurgia proszków



52mm

Stop cynkowy



56mm

Metalurgia proszków

Stop cynkowy

Inżynierskie tworzywa sztuczne



63mm

Stop cynkowy



Oprócz zastosowań w przekładniach w pojazdach, przekładnie planetarne są używane w różnych gałęziach przemysłu do różnych zastosowań.Oferują wysoką precyzję i wysoki stosunek momentu obrotowego do objętości, dzięki czemu są dobrze przystosowane do zastosowań, które obejmują;zwiększenie momentu obrotowego, zmniejszenie prędkości, precyzyjne pozycjonowanie i sterowanie odtwarzalnymi maszynami.



Specyfikacja elektryczna części silnika:

MODEL KĄT KROKU
(° / KROK)
PRZEWÓD OŁOWIANY
(NIE.)
NAPIĘCIE
(V)
OBECNY
(FAZA)
ODPORNOŚĆ
(Ω / FAZA)
INDUKCYJNOŚĆ
(MH / FAZA)
MOMENT UTRZYMANIA
(KG.CM)
WYSOKOŚĆ SILNIKA
L (MM)
MASA SILNIKA
(KG)
57BYGH001A 1.8 4 6.0 0.5 12 20 3.5 41 0,45
57BYGH048-11 1.8 4 4.4 2.0 2.2 5.0 6.0 41 0,45
57BYGH201-22A 1.8 4 6.6 0.6 11 25 7.0 51 0.65
57BYGH218-45 1.8 4 2.6 2.0 1.3 4 8.0 51 0.65
57BYGH420-77 1.8 6 3.8 2.0 1.9 3.5 9.0 56 0,70
57BYGH432-63A 1.8 6 2.4 3.0 0.8 1.2 9.0 56 0,70
57BYGH633-131 1.8 6 3.0 3.0 1.0 1.8 13.5 78 1,00
57BYGH639-10E 1.8 4 2.1 4.2 0.5 1.6 18 78 1.13
57BYGH801-01 1.8 6 3.3 3.0 1.1 2.5 16 84 1.13
57BYGH815 1.8 4 7.36 1.6 4.6 16 20 84 1.13

* Produkty można dostosować na specjalne życzenie.

* Produkty mogą pasować do skrzyni biegów 42,52,57,63mm



Schemat okablowania

Silnik krokowy 20 kg cm z przekładnią planetarną 0

Wymiar mechaniczny

Silnik krokowy 20 kg cm z przekładnią planetarną 1
SKRZYNIA BIEGÓW Specyfikacja elektryczna:


Średnica zewnętrzna 42 mm Metalurgia proszków





Materiał obudowy Łożysko na wyjściu Obciążenie promieniowe (10 mm od kołnierza) N. Obciążenie osiowe wału (N) Maks. Siła wciskania wału (N) Luz promieniowy wału (mm) Luz wzdłużny wału (mm) Luz bez obciążenia (°)
Metalurgia proszków Tuleja łożyska ≤120 ≤80 ≤500 ≤0,03 ≤0,1 ≤1,5



Współczynnik redukcji Znamionowy moment obrotowy z tolerancją (Nm) Maksymalny moment obrotowy z tolerancją (Nm) Wydajność%

Długość

L

(mm)

Waga (g) Liczba przekładni zębatych
1/4 1.0 3.0 81% 32.5 170 1
1/6
1/15 4.0 12 72% 46.3 207 2
1/18
1/25
1/36
1/54

8.0



25



65%



60.1



267



3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60.1 267



Wymiar mechaniczny

Silnik krokowy 20 kg cm z przekładnią planetarną 2





Średnica zewnętrzna 52mmStop cynkowy





Materiał obudowy Łożysko na wyjściu Obciążenie promieniowe (10 mm od kołnierza) N. Obciążenie osiowe wału (N) Maks. Siła wciskania wału (N) Luz promieniowy wału (mm) Luz wzdłużny wału (mm) Luz bez obciążenia (°)
Stop cynkowy łożyska ślizgowe ≤450 ≤200 ≤1000 ≤0,03 ≤0,1 ≤1,5



Współczynnik redukcji Znamionowy moment obrotowy z tolerancją (Nm) Maksymalny moment obrotowy z tolerancją (Nm) Wydajność%

Długość

L (mm)

Waga (g) Liczba przekładni zębatych Współczynnik redukcji
1/13 1/13 2.0 6.0 81% 52.9 345 1



Wymiar mechaniczny

Silnik krokowy 20 kg cm z przekładnią planetarną 3



Średnica zewnętrzna 56 mm Metalurgia proszków



Materiał obudowy Łożysko na wyjściu Obciążenie promieniowe (10 mm od kołnierza) N. Obciążenie osiowe wału (N) Maks. Siła wciskania wału (N) Luz promieniowy wału (mm) Luz wzdłużny wału (mm) Luz bez obciążenia (°)
Metalurgia proszków łożyska ślizgowe ≤450 ≤200 ≤1000 ≤0,03 ≤0,1 ≤1,5



Współczynnik redukcji Znamionowy moment obrotowy z tolerancją (Nm) Maksymalny moment obrotowy z tolerancją (Nm) Wydajność%

Długość

L

(mm)

Waga (g) Liczba przekładni zębatych
1/4 2.0 6.0 81% 41.3 491 1
1/6
1/15 8.0 25 72% 59.6 700 2
1/18
1/26
1/47 16



50



72% 59.6 700 2
1/66



Wymiar mechaniczny



Silnik krokowy 20 kg cm z przekładnią planetarną 4





Średnica zewnętrzna 56 mm Inżynierskie tworzywa sztuczne



Materiał obudowy Łożysko na wyjściu Obciążenie promieniowe (10 mm od kołnierza) N. Obciążenie osiowe wału (N) Maks. Siła wciskania wału (N) Luz promieniowy wału (mm) Luz wzdłużny wału (mm) Luz bez obciążenia (°)
Inżynierskie tworzywa sztuczne Tuleja łożyska ≤450 ≤200 ≤1000 ≤0,03 ≤0,1 ≤1,5



Współczynnik redukcji Znamionowy moment obrotowy z tolerancją (Nm) Maksymalny moment obrotowy z tolerancją (Nm) Wydajność%

Długość

L

(mm)

Waga (g) Liczba przekładni zębatych
1/15 8.0 25

72%



61.6 450

2



1/18
1/26
1/47 16



50



1/66





Wymiar mechaniczny



Silnik krokowy 20 kg cm z przekładnią planetarną 4



Średnica zewnętrzna 56 mm Stop cynkowy





Materiał obudowy Łożysko na wyjściu Obciążenie promieniowe (10 mm od kołnierza) N. Obciążenie osiowe wału (N) Maks. Siła wciskania wału (N) Luz promieniowy wału (mm) Luz wzdłużny wału (mm) Luz bez obciążenia (°)
Stop cynkowy łożyska ślizgowe ≤450 ≤200 ≤1000 ≤0,03 ≤0,1 ≤1,5



Współczynnik redukcji Znamionowy moment obrotowy z tolerancją (Nm) Maksymalny moment obrotowy z tolerancją (Nm) Wydajność%

Długość

L

(mm)

Waga (g) Liczba przekładni zębatych
1/4



2.0





6 81%



43.3



350 1
1/6
1/13 52.7 400



Wymiar mechaniczny



Silnik krokowy 20 kg cm z przekładnią planetarną 6



Średnica zewnętrzna 63mm Stop cynkowy





Materiał obudowy Łożysko na wyjściu Obciążenie promieniowe (10 mm od kołnierza) N. Obciążenie osiowe wału (N) Maks. Siła wciskania wału (N) Luz promieniowy wału (mm) Luz wzdłużny wału (mm) Luz bez obciążenia (°)
Stop cynkowy łożyska ślizgowe ≤450 ≤200 ≤1000 ≤0,03 ≤0,1 ≤1,5



Współczynnik redukcji Znamionowy moment obrotowy z tolerancją (Nm) Maksymalny moment obrotowy z tolerancją (Nm) Wydajność%

Długość

L (mm)

Waga (g) Liczba przekładni zębatych
1/8 3.0 8.0 81% 75.5 400 1





Wymiar mechaniczny

Silnik krokowy 20 kg cm z przekładnią planetarną 7
