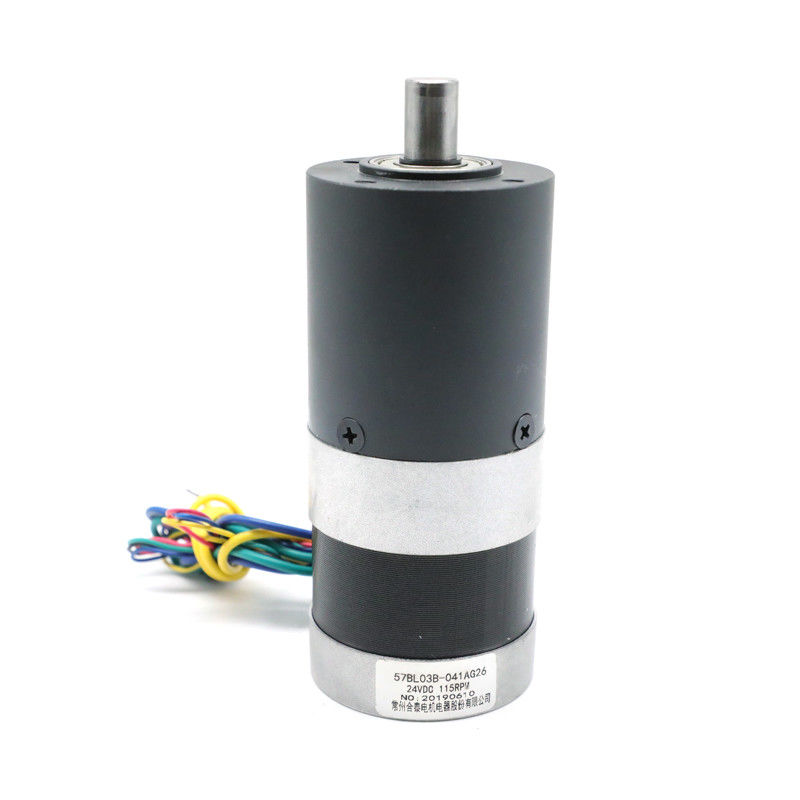

57BL03B-041AG26 bezszczotkowy silnik prądu stałego NEMA23 o niskim poziomie hałasu w metalurgii proszków;
Szeroki współczynnik prędkości i długa żywotność
57BL03B-041AG26składa się z 3-fazowego bezszczotkowego silnika prądu stałego 57 mm i przekładni planetarnej 56 mm.Materiał obudowy skrzyni biegów to pmetalurgia proszowa.Wykorzystuje łożysko ślizgowe.Obciążenie promieniowe (10 mm od kołnierza) wału wyjściowego skrzyni biegów wynosi 450 N, a obciążenie osiowe wału 200 N.
Przy tej samej nośności nasza planetarna przekładnia z metalurgii proszków ma dłuższą żywotność niż tradycyjne przekładnie.Kluczowe aspekty to poprawa wydajności i niezawodności w każdym systemie mechanicznym.
Specyfikacja elektryczna:
Model | ||
Model produkcji | 57BL03B-041AG26 | |
Liczba faz | Faza | 3 |
Liczba słupów | Polacy | 4 |
Rezystancja linii do linii | OHMS | 0,8 |
Napięcie nominalne | VDC | 24 |
Prędkość bez obciążenia | RPM | 4000 |
Brak prądu obciążenia | Ampery | 0,6 |
Prędkość znamionowa | obr/min | 3000±200 |
Prąd znamionowy | ZA | 0,6 |
Znamionowy moment obrotowy | Nm | 0,18 |
Moc znamionowa | W | 57 |
Szczytowy moment obrotowy | Nm | 0,54 |
Stała momentu obrotowego | Nm/A | 0,057 |
Powrót stała EMF | V/kRPM | 5,9 |
Wzrost | mm | 56,5 |
Waga | Kg | 0,56 |
SPECYFIKACJA SILNIKA Z PRZEKŁADNIĄ PLANETARNĄ | ||
Oceniono Moment obrotowy | Nm | 3,3 |
Prędkość znamionowa | obr/min | 115±10% |
STOSUNEK | 26:1 |
*Produkty można dostosować na specjalne życzenie.
Schemat połączeń
FUNKCJONOWAĆ | KOLOR | |
+5V | CZERWONY | UL1007 26AWG |
HALA A | ŻÓŁTY | |
HALA B | ZIELONY | |
HALA C | NIEBIESKI | |
GND | CZARNY | |
FAZA A | ŻÓŁTY | UL1015 22AWG |
FAZA B | ZIELONY | |
FAZA C | NIEBIESKI |
Wymiar mechaniczny
Średnica zewnętrzna 56mm Metalurgia proszków
Materiał obudowy | Łożysko na wyjściu | Obciążenie promieniowe (10 mm od kołnierza) N | Obciążenie osiowe wału (N) | Maks. siła docisku wału (N) | Luz promieniowy wału (mm) | Luz wału (mm) | Luz bez obciążenia (°) |
Metalurgia proszków | łożyska tulejowe | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
Współczynnik redukcji | Znamionowy moment tolerancji (Nm) | Maksymalny moment tolerancji chwilowej (Nm) | Wydajność% |
Długość L (mm) |
Waga (g) | Liczba przekładni |
1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
1/6 | ||||||
1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
1/66 |
Wymiar mechaniczny
Przekładnia planetarna, znana również jako przekładnia planetarna, to jeden z ciekawszych typów przekładni dostępnych w ramach motion control.Są często stosowane w motoryzacji jako ważna część automatycznych skrzyń biegów.
Jak działa przekładnia planetarna?
Ustawienie kół zębatych można porównać do naszego Układu Słonecznego, w którym planety krążą wokół Słońca, stąd nazwa „Przekładnia planetarna”.
