Bezszczotkowy silnik z magnesami trwałymi
Created with Pixso. Silnik Bldc z magnesem trwałym NEMA 17 24 VDC 25 W.

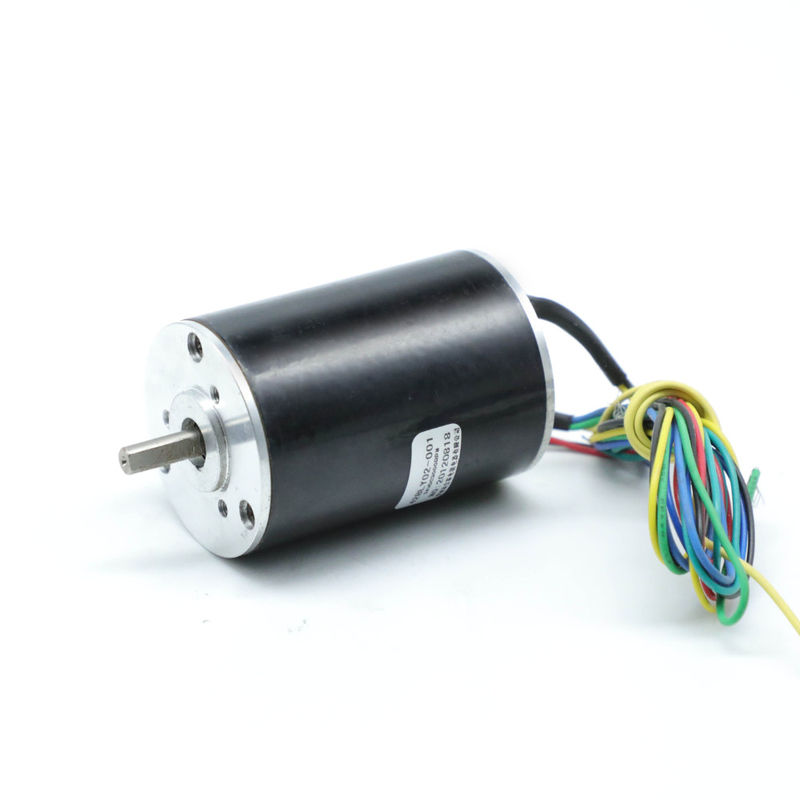

Silnik Bldc z magnesem trwałym NEMA 17 24 VDC 25 W.

Nazwa marki: HeTai
Numer modelu: 42BLY02-001
MOQ: 50
Cena £: USD
Czas dostawy: 25 dni
Warunki płatności: L / C, D / P, T / T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE ROHS ISO
Nazwa produktu:
Bezszczotkowy silnik prądu stałego
Kąt efektu Halla:
120 ° Kąt elektryczny
Klasa izolacji:
b
Rodzaj uzwojenia:
Gwiazda
Wytrzymałość dielektryczna:
600VAC 1 minuta
Temperatura otoczenia:
-20 ℃ ~ + 50 ℃
Rezystancja izolacji:
100MΩ Min.500VC DC
Poziom IP:
IP40
Maksymalna siła promieniowa:
15N (10 mm od przedniego kołnierza)
Maksymalna siła osiowa:
10 N.
Szczegóły pakowania:
Karton z wewnętrznym pudełkiem piankowym, paletą
Możliwość Supply:
10000 sztuk / miesiąc
Podkreślić:

Nema 17 24 VDC

,

silnik prądu stałego z magnesami trwałymi 24 V

,

silnik Bldc 24 V 25 W.

Opis produktu

42BLY02-001 NEMA 17, konfigurowalny, wysokiej jakości, mały, szybki mikro bezszczotkowy silnik prądu stałego



-Odporność: 3,5 Ohm

-Prędkość bez obciążenia: 5100 RPM

-Wytrzymałość dielektryczna: 600VAC 1 minuta

-Poziom IP: IP40

Bez szczotek silniki bezszczotkowe zużywają się znacznie wolniej niż szczotkowane silniki prądu stałego, pracują z dużo mniej słyszalnym i mniejszym hałasem elektrycznym i są w stanie osiągać znacznie większe prędkości.



Specyfikacja elektryczna:

    Model
Specyfikacja Jednostka 42BLY02-001
Liczba faz Faza 3
Liczba słupów Polacy 4
Napięcie znamionowe VDC 24
Prędkość znamionowa Obroty 3000 ± 300
Prąd znamionowy ZA 0,45
Oceniony moment obrotowy Nm 0,08
Moc znamionowa W. 25
Szczytowy moment obrotowy Nm 0,24
Stały moment obrotowy Nm / A 0,045
Powrót stała EMF V / kRPM 4.7
Wzrost mm 60
Waga Kg 0.38




* Produkty można dostosować na specjalne życzenie.
* Produkty mogą pasować do gearboxa 36,42 mm



Schemat okablowania



TABELA POŁĄCZEŃ ELEKTRYCZNYCH

FUNKCJONOWAĆ KOLOR
+ 5V CZERWONY UL1007 26AWG
HALA A ŻÓŁTY
HALLB ZIELONY
HALLC NIEBIESKI
GND CZARNY
FAZA A ŻÓŁTY UL3265 22AWG
FAZA B. ZIELONY
FAZA C NIEBIESKI


Wymiar mechaniczny



Silnik Bldc z magnesem trwałym NEMA 17 24 VDC 25 W. 0



ChangZhou Hetai Motors to doświadczony producent silników.Od ponad 20 lat Hetai poświęca się dostarczaniu klientom profesjonalnych projektów integracji elektrycznej i strategii automatyzacji.Dysponujemy zróżnicowanym wyposażeniem produkcyjnym, takim jak linia montażowa, automatyczna szlifierka do wałków oraz centra obróbcze CNC.

Silnik Bldc z magnesem trwałym NEMA 17 24 VDC 25 W. 1

Pakowanie i dostawa

Silnik Bldc z magnesem trwałym NEMA 17 24 VDC 25 W. 2
