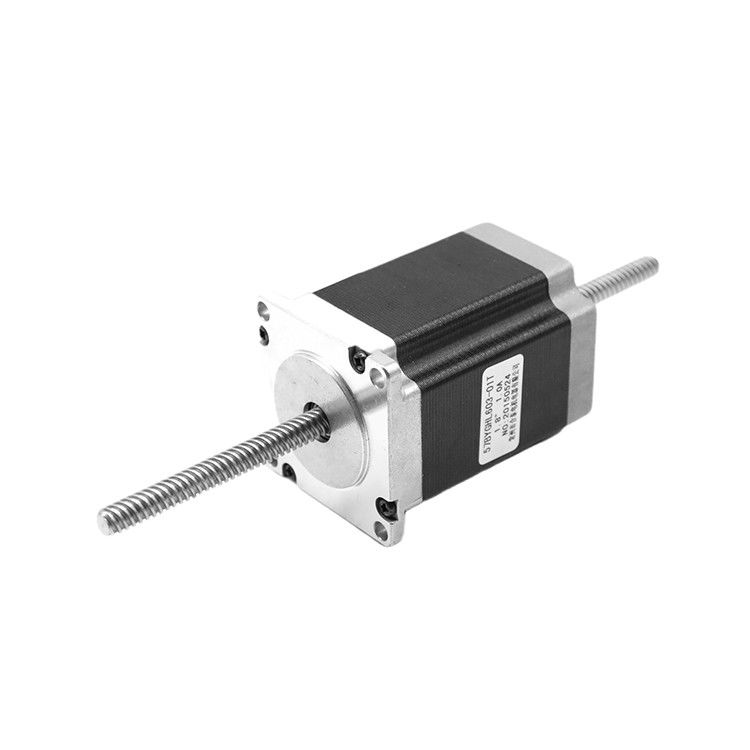

Siłownik liniowy 57BYGH Nema 23 z silnikiem krokowym

Name: Siłownik liniowy 57BYGH Nema 23 z silnikiem krokowym
Brand: Changzhou Hetai Motor And Electric Appliance Co., Ltd.
SKU: 57BYGHL
Availability: InStock

Nazwa marki:	Hetai
Numer modelu:	57BYGHL
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

liniowy silnik krokowy

Kąt kroku:

1,8 °

Dokładność kroku:

± 5%

Wzrost temperatury:

80 ℃ Maks

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100MΩ Min.500VC DC

Wytrzymałość dielektryczna:

500VAC 1 minuta

Maksymalna siła promieniowa:

75N (10 mm od przedniego kołnierza)

Maksymalna siła osiowa:

15 N.

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

10000 sztuk / miesiąc

Podkreślić:

Mały liniowy silnik krokowy

zmotoryzowany siłownik ze śrubą pociągową

siłownik liniowy Nema

Opis produktu

Seria 57BYGHL Liniowy silnik krokowy NEMA 23 1,8 stopnia o wysokim momencie obrotowym

Cechy liniowego silnika krokowego

Inżynierowie najczęściej używają tych siłowników liniowych w większych instalacjach;na osiach, które przenoszą cięższe ładunki, oraz w zaawansowanych zastosowaniach medycznych lub w transporcie materiałów, takich jak maszyny typu pick-and-place, które wymagają wyjątkowo wysokiej precyzji.Podobnie jak odpowiedniki obrotowe, liniowe silniki krokowe wykorzystują albo zmienną reluktancję (właśnie opisaną), albo hybrydowy tryb pracy.Hybrydowa, liniowo-krokowa płyta dociskowa jest podobna do liniowego steppera o zmiennej reluktancji.Natomiast forcer ma wiele magnesów trwałych, magnetyczne rdzenie w kształcie litery U (z cewkami wokół nich) i stalowe jarzmo.

Specyfikacja elektryczna

MODEL	KĄT KROKU (° / KROK)	PRZEWÓD OŁOWIANY (NIE.)	NAPIĘCIE (V)	OBECNY (FAZA)	ODPORNOŚĆ (Ω / FAZA)	INDUKCYJNOŚĆ (MH / FAZA)	MOMENT UTRZYMANIA (KG.CM)	WYSOKOŚĆ SILNIKA L (MM)	MASA SILNIKA (KG)
57BYGHL013-15	1.8	4	2.7	1.5	1.8	4.0	4.0	41	0,45
57BYGHL216-10	1.8	4	3.3	1.7	1,95	6.0	10.0	51	0.65
57BYGHL401-03	1.8	4	6.0	0.6	10.0	32,0	9.0	56	0,70
57BYGHL602-07	1.8	4	10.4	0.8	13,0	42,0	19.8	78	1,00
57BYGHL815-01	1.8	4	7.36	1.6	4.6	16.0	20,0	84	1.13

Siłownik liniowy 57BYGH Nema 23 z silnikiem krokowym 0

Schemat okablowania

Siłownik liniowy 57BYGH Nema 23 z silnikiem krokowym 2

*** Uwaga: produkty można dostosować na żądanie.Skontaktuj się z nami, aby uzyskać więcej informacji.
