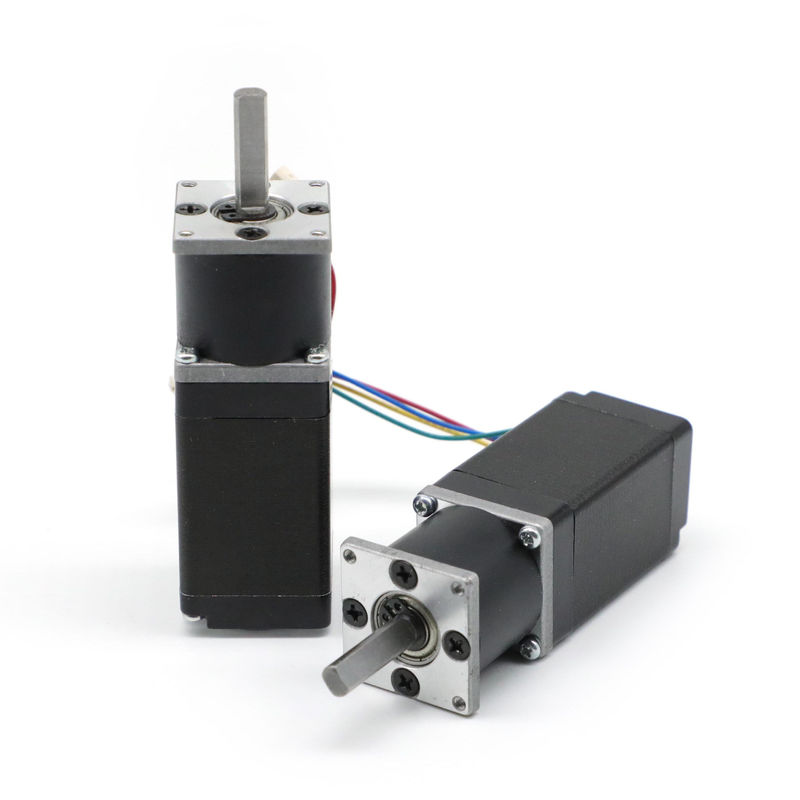

Drukarka atramentowa z przekładnią silnik krokowy Nema 11 28 mm

Drukarka atramentowa z przekładnią silnik krokowy Nema 11 28 mm

Nazwa marki:	Hetai
Numer modelu:	28BYGH507-03AG6
MOQ:	50
Cena £:	USD
Czas dostawy:	28-31
Warunki płatności:	L / C, D / P, T / T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS ISO

Nazwa produktu:

Planetarny silnik przekładni krokowej

Współczynnik redukcji:

1 ： 6

Holding Torque:

2400 g.cm

obecny:

2,0 A / faza

Kąt kroku:

1,8 °

Dokładność kroku:

± 5%

Napięcie znamionowe:

5,4V

Indukcyjność:

1,9 mH / faza

Odporność:

2,7 Ω / faza

Maksymalne obciążenie promieniowe:

28 N

Maksymalne obciążenie osiowe wału:

10 N

Poziom ochrony:

IP40

Temperatura otoczenia:

-20 ℃ ~ + 50 ℃

Rezystancja izolacji:

100MΩ Min.500VC DC

Wytrzymałość dielektryczna:

500VAC 1 minuta

Długość:

80 mm

Szczegóły pakowania:

Karton z wewnętrznym pudełkiem piankowym, paletą

Możliwość Supply:

10000 sztuk / miesiąc

Podkreślić:

silnik krokowy drukarki atramentowej

motoreduktor krokowy nema 11

silnik krokowy Nema 11 28 mm

Opis produktu

Silnik krokowy 28BYGH nema 11 do drukarek atramentowych

Silnik krokowy z przekładnią 28BYGH ma wysoki wyjściowy moment obrotowy i precyzyjne pozycjonowanie.

Specyfikacja elektryczna

28BYGH507-03AG6
KĄT KROKU	° / KROK	1.8
NAPIĘCIE ZNAMIONOWE	V	5.4
OBECNY	FAZA	2.0
ODPORNOŚĆ	Ω / FAZA	2.7
INDUKCYJNOŚĆ	mH / FAZA	1.9
MOMENT UTRZYMANIA	g.cm	2400
KLASA IZOLACJI		b

Specyfikacja elektryczna CZĘŚĆ SILNIKA:

MODEL	KĄT KROKU (° / KROK)	OŁOWIANY DRUT OŁOWIOWY (NIE.)	NAPIĘCIE (V)	OBECNY (FAZA)	ODPORNOŚĆ (Ω / FAZA)	INDUKCYJNOŚĆ (MH / FAZA)	MOMENT UTRZYMANIA (G.CM)	WYSOKOŚĆ SILNIKA L (MM)	MASA SILNIKA (KG)
28BYGH102-01	1.8	4	3.90	0.67	6.3	3.2	600	32	0.11
28BYGH105-01	1.8	6	3.1	0.95	3.3	1.0	430	32	0.11
28BYGH301	1.8	4	4.56	0.67	6.8	4.9	950	45	0,17
28BYGH303	1.8	6	3.40	0.95	3.4	1.0	750	45	0.14
28BYGH501	1.8	4	8.04	0.67	12,0	7.2	1200	51	0.19
28BYGH502	1.8	6	3.80	0.95	4.0	1.3	900	51	0,20

Przekładnia 28mm Specyfikacja elektryczna:
Współczynnik redukcji	1/6
Liczba przekładni zębatych	1
Wydajność transmisji	81%
Znamionowy moment tolerancji	0,2 Nm
Maksymalny chwilowy moment obrotowy	0,6 Nm
Obciążenie promieniowe (10 mm od kołnierza)	≤80N
Obciążenie osiowe wału	≤30N
długość (mm)	28.5
Waga (g)	105
Materiał obudowy	Metal
Łożysko na wyjściu	Łożyska ślizgowe
Maks. Siła wtłaczania wału	≤200N
Luz promieniowy wału(mm)	≤0,03
Luz wzdłużny wału(mm)	≤0,4
Luz bez obciążenia (°)	≤1,5

*** Uwaga: produkty można dostosować na żądanie.Skontaktuj się z nami, aby uzyskać więcej informacji.

Drukarka atramentowa z przekładnią silnik krokowy Nema 11 28 mm 0

Schemat okablowania

Drukarka atramentowa z przekładnią silnik krokowy Nema 11 28 mm 1

Sposób nakładania produktu

Duża drukarka wtryskowa

Drukarka atramentowa z przekładnią silnik krokowy Nema 11 28 mm 2

ZALETY silnika z przekładnią planetarną:

1. Przekładnia planetarna gwarantuje elastyczny i niezawodny system przenoszenia mocy

2. Szeroki współczynnik prędkości z długą żywotnością

3. Unikalna konstrukcja zapewniająca wysoką gęstość mocy

4. Wysoka dokładność

Przekładnie planetarne zostały zaprojektowane z myślą o dużym udziale energii wejściowej, która pomaga bezproblemowo łączyć inne układy przekładni.
